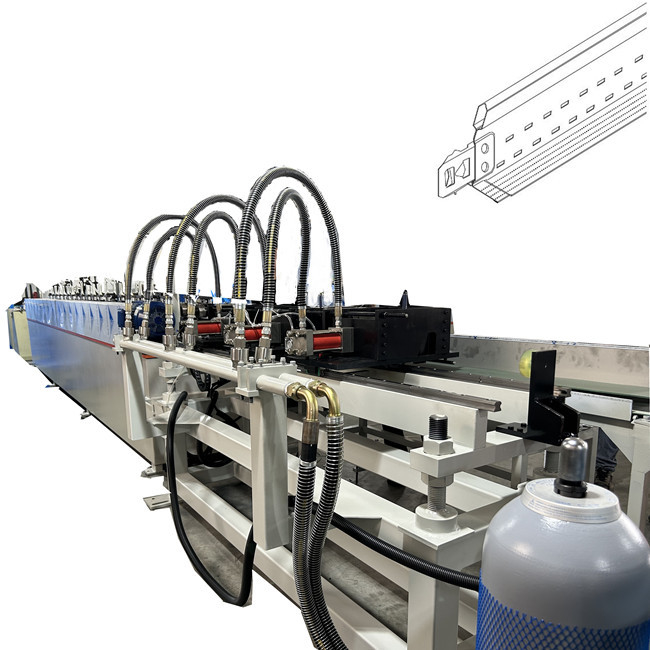

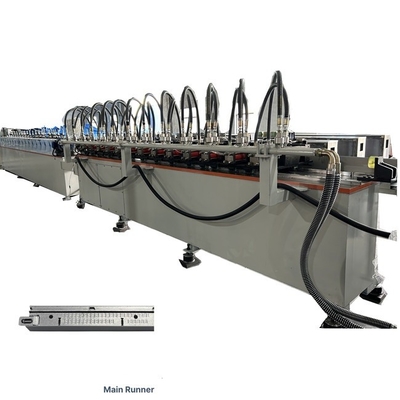

Гальванизированная легкая стальная киль подвешенная потолочная система T Grid Rolling Forming Machine предназначена для изготовления потолочной T-струнки или потолочной подвесной сетки с помощью принципа проката.

Для потолочной T-струнки она имеет следующие преимущества:

1Экономичный, легкий в установке, используя меньше труда для завершения установки по сравнению с обычной экструдированной алюминиевой системой.

• Взаимозаменяемость основных и перекрестных сетей между системами способствует снижению требований к запасам и большей гибкости на местах.
• Гибкость и способность выдерживать нагрузки, обычно предназначенные для подвесной системы.
• Накладывающийся тип перекрестного тика обеспечивает полное расплавление соединения, устраняя пробелы между основным бегуном и перекрестными тиками и обеспечивая жесткость приспособлений.

Вот следующий профиль чертежа для вашей справки:

Возьмем, к примеру, приведенный выше профиль рисунка:

1. Машина разработана на основе профиля чертежа клиента, здесь я беру один тип для вашей справки.

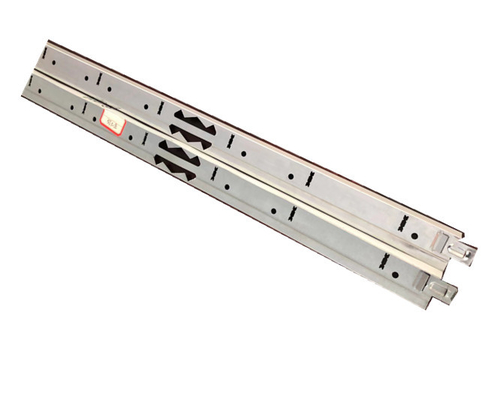

• У креста T есть две длины: одна 600 мм и одна 1200 мм. Одна машина, регулируя форму, может быть сделана одной машиной.

Идеи по проектированию машин:

Как и другие машины для формования проката, потолочная машина с T-стрункой также состоит из следующих элементов:

элементы: на самом деле все элементы могут быть настроены в соответствии с потребностями клиента.

1Вы можете выбрать ручную или гидравлическую.

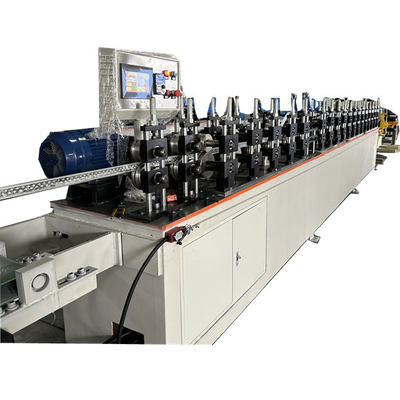

2. Главная валообразовательная машина:

2.1 Рама: рама для формования или рама для столбов.

2.2 Трансмиссия: коробка передач или цепь или передача

3. Ударная часть.

3.1 однократное прокалывание одного отверстия или высокоскоростное прокалывание целых частей.

3.2 По следующим частям для получения дополнительной информации о машине

Некоторые сведения о потолочной Т-струнной машине для прокатки:

1Роликовая станция: 18 главных колес, 2 комплекта для калибровки.

3Основная платформа машины имеет толщину 30 мм, а окружающие стороны имеют толщину 6 мм, сварные в целом.С помощью 45 # Ace стали.

4Материал ролика: сталь CR12MOV и подвергается вакуумной термической обработке для достижения равномерной твердости, со средней твердостью HRC55. Поверхность гладкая и не царапает продукт.

5. материал вала 40CR тушения и закаливания, диаметр 45 мм.

6Мощность двигателя 5,5 кВт

Бренд: Siemens все медный проволочный мотор, и каждый ролик приводится независимой коробкой передач 1:15, которая является стабильной и имеет низкий уровень шума.

7Два материальных стеллажа способны нести 500 кг вертикально с одной головой, ручной затяжкой.

8Высокоточная рама типа руководящего столба имеет толщину 38, с 8 японскими подшипниками NSK6206 на группу.Поверхность всех рамок обработана черным, чтобы сделать их менее склонными к ржавчине и устойчивыми к стукам.

9Рама формы изготовлена из 45# ace стали, все из которых сделаны с высокой точностью и имеют почерневшую поверхность.

10. Форма может быть быстро заменена в виде вставки, и материал изготовлен из японского SKD11 и вакуумной термической обработки.которые были тонко обработаны.

11. Рабочий стол штампования является интегрированного типа, с толщиной 30 мм на рабочем столе и толщиной 6 мм на стороне. Поверхность мелко измельчена. Боковая антикоррозионная обработка.

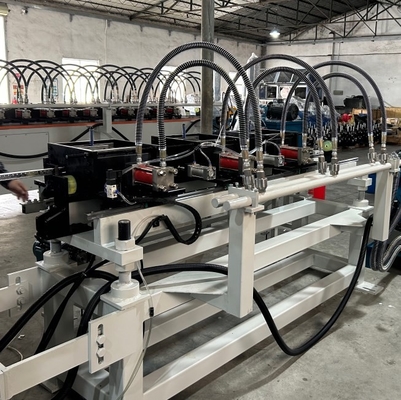

12. Гидравлический насос принимает Тайвань Kaijia бренд, масло клапан принимает Тайвань Oilfield бренд, все нефтепроводы сделаны из стальной проволоки, двигатель является 15KW все медные проволоки термостойкий двигатель,и блок масляной цепи тонко измельчен.

13. Сбережение энергии быстрое штампование, полное ударение и ударение за один раз без остановки машины для штампования (примечание:в настоящее время единственный производитель в Китае и на Тайване, который может завершить прокол и прокол за один раз, не останавливая машину)

14Гидравлическая система использует 70P охладитель масла для контроля температуры масла через циркуляцию масла.

15Напряженная часть движется вперед и назад, с тайваньским сервоконтролером и двигателем, PLC от Delta и частотой касания от Weilun.Электрическое оборудование низкого напряжения - это Siemens.

16Лаковая ткань, используемая для киль-машины, имеет толщину от 0,18 до 0,23 мм. Основной материал: 0,25-0,04 мм толщины оцинкованной стали,

17. может производить метрические и британские продукты, 3600 мм. Есть специальный клип для регулировки размера.

18Производственный процесс: размотка полос - прокат - выпрямление - автоматическое гидравлическое проколка - упаковка - готовый продукт

19Производственная линия оборудования мощностью 0-30 метров (8-10 единиц).

20- Руководство по ввозу и выпрямитель могут регулироваться во всех направлениях

21Устройство оснащено конвейерной лентой отходов и устройством приема материалов.

Что касается проектирования и изготовления форм для перфорации в соответствии со стандартами форм, то к формам относятся:

1. Форма переднего пробивания: 1 комплект

2. Задние формы для пробивания конца: 1 комплект

3. Пробивающая форма: 8 комплектов (4 отверстия на форму) (примечание: оснащен 4 кранами и 36 пробивающими вставками)

23У машины есть приемная платформа из нержавеющей стали.

26Электрическая система управления производственной линией, управление переменной частотой для прокатного завода, сервоуправление для резки и пробивания блока, с интерфейсом человек-машина, отображение скорости,длина продукта, выход, сбой оборудования и соответствующие выключатели аварийной остановки должны быть установлены на соответствующих позициях на производственной линии

Что касается потолка T бар, у нас есть следующие типы также силуэт T бар:

Вот видео работы потолочной Т-струнной машины для формования:
