Многофункциональная роликообразовательная машина с отверстиями и треками для индивидуальных форм и размеров отверстий

Машины для формования рулонов с отверстиями и треками

Есть много размеров и много регулярных отверстий для кабельных лоток, так как изменить размер и как пробить отверстия является основным вопросом, когда производитель проектирует машину

В настоящее время, все больше и больше принимают для un-коулер, независимый предварительного выравнивания устройства, серво питания в устройство, прессер с различными проколки умирает, рулон бывший, остановки для резания или летающего резания устройства,без истощения питания, стойки или пневматического стекераСистемы управления ПЛК как полные линии для значительного улучшения скорости производства

Вот один рисунок профиля и готовый продукт:

Профиль чертежа клиента:

Слот трек & Студ и трек:

С ребрами, делающими и забивающими ролики:

Что это за застегнутая дорожка?

ZTRFM Slotted Track является предпочтительной в отрасли системой для достижения отклонения головы стены и огнестойкости для внутренних и внешних стен.Он отвечает требованиям движения и езды на велосипеде ANSI/UL 2079 и имеет классификацию UL 1, 2, 3 и 4-часовые показатели огнестойкости в системах соединений, предназначенных для использования в огневых системах.

Сплошные рельсытрассахарактеристики и применение:

• Система отклонения от огня
• UL Классифицировано в более чем 80 утвержденных систем пожаробезопасности
• Стандартный слотный трек позволяет до 1 1⁄2 ̊ вертикального движения
• Доступны формы и размеры слотов по заказу
• Доступные ширины и толщины на заказ
• Положительное прикрепление для прочности стены
• Поглощает движение стеновой головки и подстилки или сжатие
• Интегрирован с традиционными системами стен
• Легкая установка снижает затраты на рабочую силу

Материал / спецификация продукта

Неструктурные изделия:

• 18-30 мл: 33 кси
• 25EQ: 50 ksi
• 20EQ, 30EQD: 57 ksi............ASTM A1003/A653, C645

Продукты для конструктивных рамок:

• 33-43 милли: 33ksi
• 33EQS, 43EQS: 57 ksi
• 54-127 мл: 50 кси............ASTM A1003/A653, C955

Спецификация покрытия

Неструктурные изделия:

• 25EQ, 20EQ, 30EQD, 18-30 mil: G40............ASTM A1003/A653, C645

Продукты для конструктивных рамок:

• 33EQS, 43EQS, 33-97 mil: G60............ASTM A1003/A653, C955

Примечание: Обратитесь в ZTRFM для получения более тяжелой толщины покрытия.

Преимущества

· Более легкий вес означает более низкую стоимость: поскольку мы используем меньше стали для его производства, стейлеровые рельсы являются экономически эффективным решением для потребностей в системе головки стены.

· У.Л. Огневой рейтинг: с код-утвержденный огневой рейтинг до 2 часов, вы можете доверять Стейлер слот трассы для вашей головы стены системы.

· Экономия денег в долгосрочной перспективе: мы используем полное цинковое покрытие, чтобы значительно минимизировать образование ржавчины, что означает, что ваши стены будут длиться дольше.и лучше удерживается от действий природы по сравнению с деревянной рамкой.

· Заработать LEED кредиты: из-за уровня переработанного содержания в катушках, которые мы используем, наши стальные колбы считаются экологически чистым продуктом.

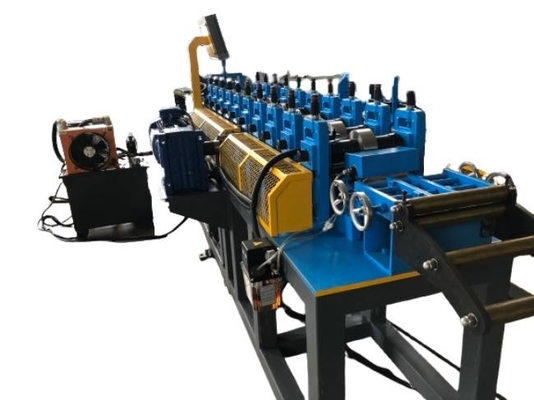

Машины для формования рулонов с отверстиями и треками

Описание/технические параметры:

• 2 тонны Гидравлический разворачиватель с предварительным выравнивающим устройством

Моторизованное вращение приводной катушки, автоматическое управление остановкой/началом, 2,2 кВт

Грузоподъемность = 2 тонны

Ширина катушки: 200 мм

Внутренний диаметр катушки: Φ510±30 мм

• Независимое устройство предварительной выравнивания

Для тяжелых материалов

Двигается и выравнивается двигателем

• Профессиональное смазочное устройство

Оснащенные между роликовым питателем и прессой

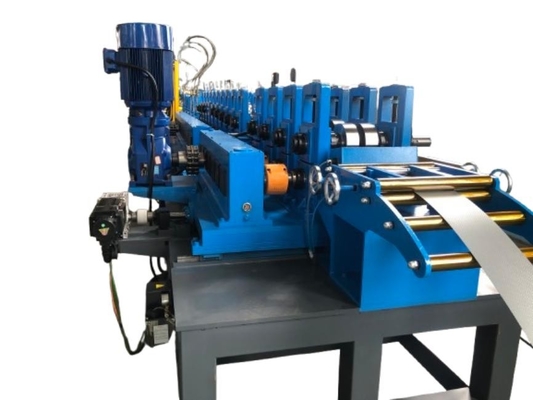

• Автоматическая подача в устройстве

Сервомотор: YASKAWA, 1,8 кВт или по заказу

• Прессер

Пропускная способность: 80/110 тонн или по детальным требованиям

Китайский бренд: YANGLI

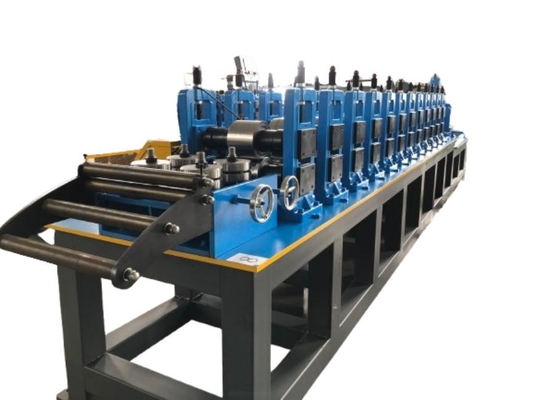

• Машины для формования рулонов

Восемнадцать этапов формирования

Ролики, изготовленные из Cr12, термообработка

Стержни диаметр=ф75мм, с точной обработкой

Главный двигатель =11КВт, частотное регулирование скорости

Максимальная скорость линейки проката:приблизительно 12-15 м/мин

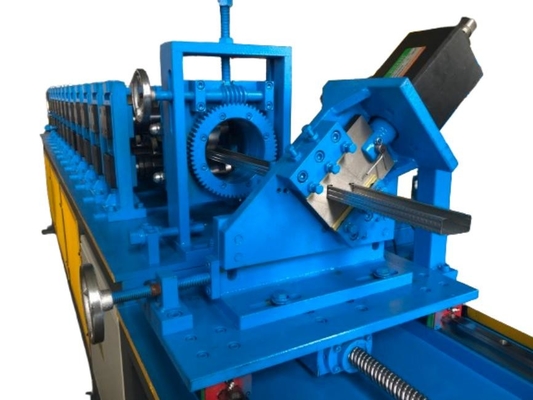

• Гидравлическое режущее устройство

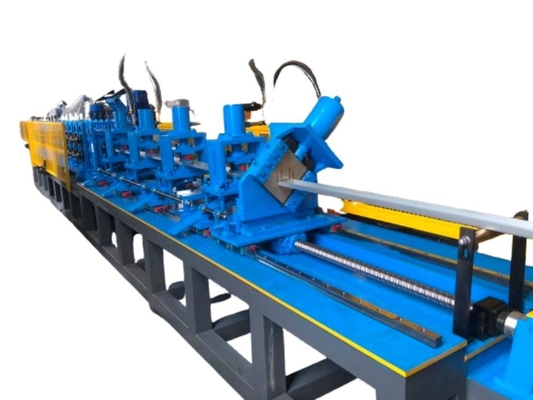

Летающий рез.

После отсечения, есть 8 мм отходов материала

• Система управления ПЛК

ПЛК и сенсорный экран марки Siemens, инвертор марки Schneider, кодер Omron
