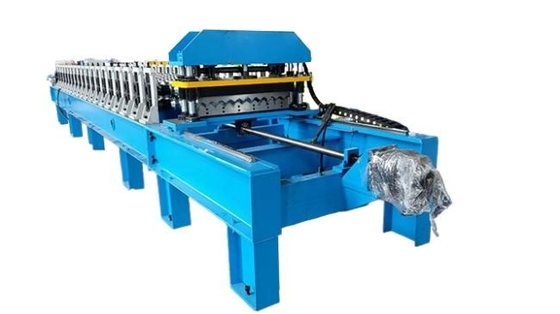

Высокоскоростная гофрированная металлическая крышевая листка для формования рулонов

Высокоскоростная машина для изготовления металлических листов для кровельных покрытий

Высокоскоростная машина для гофрированной металлобетонной кровли - это промышленное оборудование, предназначенное для эффективного и быстрого изготовления гофрированной металлобетонной кровли.Эти листы обычно используются в строительстве для кровельных целей из-за их долговечностиМашина автоматизирует процесс формирования, резки и формования металлических листов в желаемый профиль.

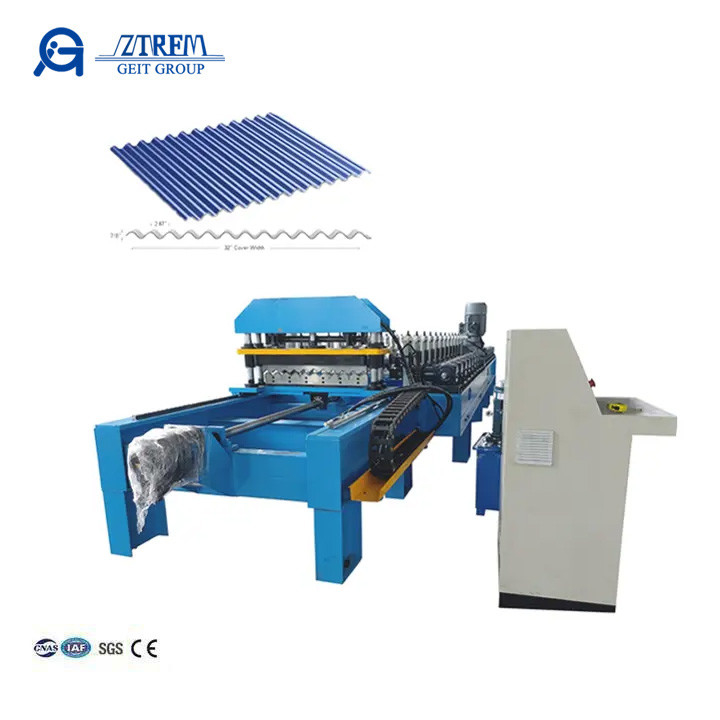

Вот один рисунок профиля и готовый продукт:

Процесс обработки:
Декоиллер→кормовой материал→образование ролика→резание→получение продукта

Высокоскоростная машина для изготовления металлических листов для кровельных покрытий

Устройство питания
Металлическая катушка подается в машину через набор роликов и проводников, чтобы обеспечить плавный и непрерывный процесс.
1. Использует резиновые ролики для защиты поверхности сырья.
2Легкая настройка для различной толщины сырья с помощью ручных колес.
3Ширина платформы удобно регулируется с помощью ручного колеса, с встроенными подшипниками для защиты краев стальных листов.

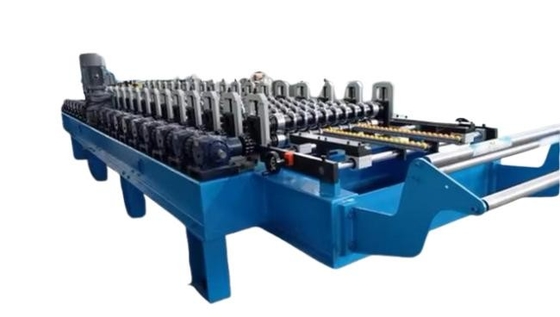

Устройство для формирования ролика
Это сердце машины, где металлический лист формируется в гофрированный профиль.
1.45# Сталь, с хромированной обработкой (Ср толщина:0.05 мм), антикоррозионный, повышающий твердость, толстый хромированный, хорошая твердость для длительного службы.

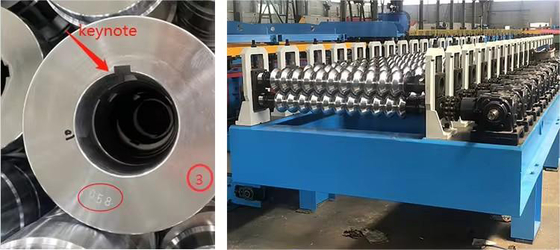

2. Каждый ролик имеет номер и с ключевыми нотами, он может закрепиться на вале стабильно

Устройство передачи
Коробка передач, стабильная и не развязана.

Гидравлическое режущее устройство

После того, как металлолист прокалывается, используется режущий механизм для резки листа до желаемой длины.
1Тип работы: гидравлический сервомотор резки резки 5,5 кВт
2. Способ управления:по типу столба Цилиндр
3Сила гидравлического двигателя: 4 кВт
4Материал резки: GB-Cr12 с тепловой обработкой
5.Толерантность длины резки ±10м/2мм

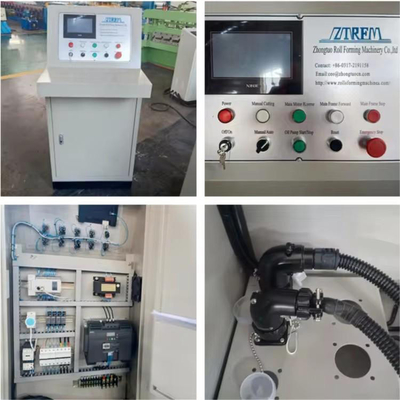

Система управления ПЛК
Современные машины оснащены системой управления, которая позволяет операторам устанавливать параметры, контролировать процесс производства и вносить необходимые коррективы.Это может включать такие функции, как интерфейсы с сенсорным экраном и программируемые логические контроллеры (PLC).
Бренд
Бренд ПЛК: Delta
Инверторная марка: Delta Low электрическая часть: Schneider
Кодер: Omron
Функция:
1- Приняты авиационные розетки, простая установка.
2- Полная автоматическая, простая работа.
3.Язык работы: английский ((представьте на заказ)
4Национальное сострахование, запасные части бренда Siemens и Schneider

Гидравлическая станция
7.5кВт двигатель с системой охлаждения для длительного использования.

Автоматический набор
Конвейер 3 м

Автоматический набор
Автоматическая установка 6 м
