Небольшие металлические профили из гофрированного металла прочны, но невесомы. На самом деле, мы работаем над тем, чтобы найти лучшую машину для изготовления гофрированных или гофрированных кровельных листов.Очень популярна для строительства крыши и боковойВ последнее время металлические панели получили огромную популярность в качестве современных современных кровельных покрытий.

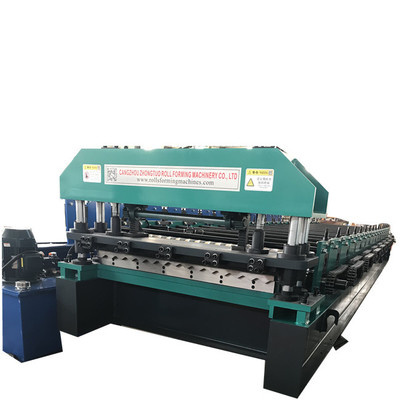

Наша машина для кровельных листов состоит из декоиллера, питания и выравнивания устройства, по-косы, системы формирования рулонов, гидравлической посты резки, столика, гидравлической станции и ПЛК (система управления).Производить стандартные изделия с прочностью до 450 МПаДлинная производственная линия, хорошая форма профиля на конечных продуктах; экономия времени и экономия рабочей силы, что значительно повышает эффективность производства и подходит для текущего производства.Эта машина легко работать и работать стабильно с хорошей точностью.

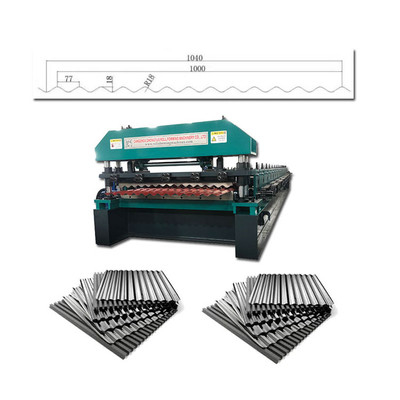

Вот один рисунок профиля и готовый продукт:
Что такое кровельный лист для панелей ПБК:
PBC-панели могут использоваться как для крыши, так и для стен.
МПБКПкольцаRОоооооSВесьмаМахинин
Процесс обработки:
Декоиллер→кормовой материал→образование ролика→резание→получение продукта
Технический состав всей линии:
|
Ручная отворачивающая установка 5 т
|
1.Способность: 5 тонн
2Диаметр катушки: 450-550 мм регулируемый
3Ширина катушки: максимум 1350 мм
4.Неприводящий энергию, ручное управление стальной катушки внутренней отверстия сжатие и остановка
|
|
Ручная предварительная резка
|
Предварительная резка подходит для частой замены оборудования для стальных катушек, предварительной резки стальных катушек для легкой замены и сокращения отходов стальных катушек. |
|

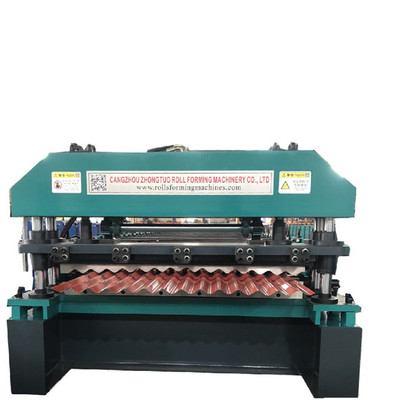

Главная формовая машина
|
1.Основная рама: 400 мм H конструкция балки, с толщиной 20 мм сварной стальной средней опоры.
2.Станция формирования: 24 станции
3Материал ролика: высококачественная сталь 45#, хромированная обработка, которая делает поверхность ролика более гладкой, улучшает твердость и предотвращает абразию, антикоррозионное увеличение срока службы
4.Материал вала:Высокий уровень 45#,Температурная обработка, предотвращение деформации и улучшение твердости
5Диаметр вала: 80 мм, твердый 6. Моторная мощность:7.5 кВт 7. Скорость: 0-20 м/мин
8.Напряжение: 380V, 50HZ,3P ((или по запросу)
9Передача: Двухдюймовая цепь, известный китайский бренд HRB.
|
|
Гидравлические режущие устройства
|
1.Материал лезвия: Gcr12 обработка с гасением 2.Толерантность длины:±1 мм
3.Гидравлическая сила:5.5кВт
4.С системой воздушного охлаждения в гидравлической станции
5.Ограничительная особенность:Устойчивое и безопасное рабочее состояние и низкий уровень шума.
6Подключение труб и проводов: Все трубы и провода будут обозначены цифрами или буквами, чтобы было легко подключить новые.
|
|
Система управления
|
1Преобразователь частоты:
2.Экран: сенсорный экран
3. PLC марка: Delta
4Язык: китайский и английский ((или по запросу клиента)
5. Кодер: Omron
6.Особенность:Система управления поддерживает ввод нескольких заказов, она может соответствовать различным потребностям производства
7Функции: Контроль длины резки, контроль количества резки и контроль скорости
|
| Стол закончился. |
1Длина: 3 м.
2Количество: 2 комплекта
|
| Запчасти |
- Сборник инструментов: 1 комплект
- Четыре предохранителя, два переключателя, две цепи.
|
Устройство питания
Металлическая катушка подается в машину через набор роликов и проводников, чтобы обеспечить плавный и непрерывный процесс.
1. Использует резиновые ролики для защиты поверхности сырья.
2Легкая настройка для различной толщины сырья с помощью ручных колес.
3Ширина платформы удобно регулируется с помощью ручного колеса, с встроенными подшипниками для защиты краев стальных листов.

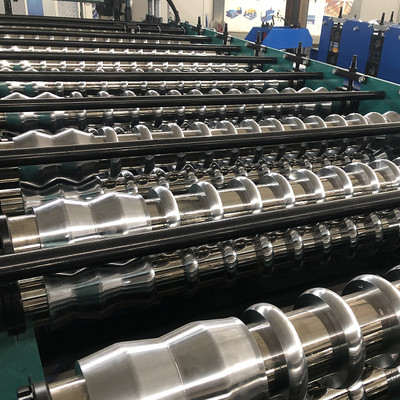

Устройство для формирования ролика
Это сердце машины, где металлический лист формируется в гофрированный профиль.
1.45# Сталь, с хромированной обработкой (Ср толщина:0.05 мм), антикоррозионный, повышающий твердость, толстый хромированный, хорошая твердость для длительного службы.
2. Каждый ролик имеет номер и с ключевыми нотами, он может закрепиться на вале стабильно
Устройство передачи
Коробка передач, стабильная и не развязана.
Гидравлическое режущее устройство
После того, как металлолист прокалывается, используется режущий механизм для резки листа до желаемой длины.
1Тип работы: гидравлический сервомотор резки резки 5,5 кВт
2. Способ управления:по типу столба Цилиндр
3Сила гидравлического двигателя: 4 кВт
4Материал резки: GB-Cr12 с тепловой обработкой
5.Толерантность длины резки ±10м/2мм

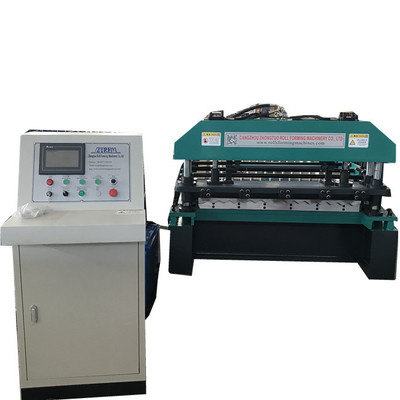

Система управления ПЛК
Современные машины оснащены системой управления, которая позволяет операторам устанавливать параметры, контролировать процесс производства и вносить необходимые коррективы.Это может включать такие функции, как интерфейсы с сенсорным экраном и программируемые логические контроллеры (PLC).
Бренд
Бренд ПЛК: Delta
Инверторная марка: Delta Low электрическая часть: Schneider
Кодер: Omron
Функция:
1- Приняты авиационные розетки, простая установка.
2- Полная автоматическая, простая работа.
3.Язык работы: английский ((представьте на заказ)
4Национальное сострахование, запасные части бренда Siemens и Schneider
Гидравлическая станция
7.5кВт двигатель с системой охлаждения для длительного использования.
Автоматический набор
Конвейер 3 м
Автоматический набор
Автоматическая установка 6 м
