Машины для прокатки и формования полов из металлов композитных
Композитная металлическая напольная прокатная машина предназначена для изготовления металлического напольного листа в партии полностью автоматически.Комбинированный трапециозный и реинтернатный 80 мм композитный профиль с возможностью длинного протяженияКомбинированный профиль позволяет легко подключаться, с возможностью трапециального протяжения.
Вот несколько популярных моделей для справки:

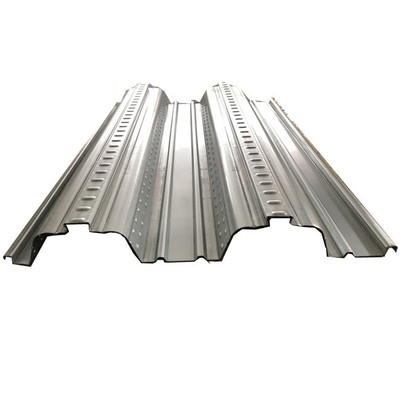

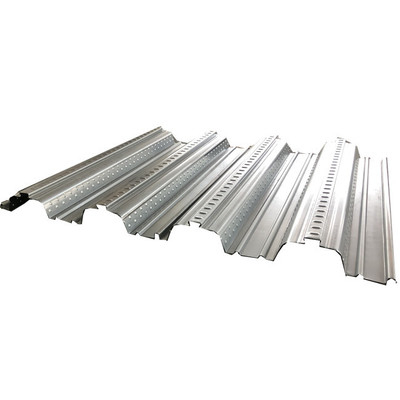

Они различаются по высоте и типам рельефа, поэтому эти данные могут быть настроены в соответствии с шириной входной катушки и требованиями клиента.Вот несколько фотографий с одним профилем и перекрытия для вашей справки:
Машины для прокатки и формования полов из металлов композитных
Конструкция рамы: держать поверхность формовой пластины гладкой и нелегкой для маркировки при штамповке.
Длина основной части: около 25000 х1650 х1500
Масса основной части: 15300 кг
Напряжение: настроить

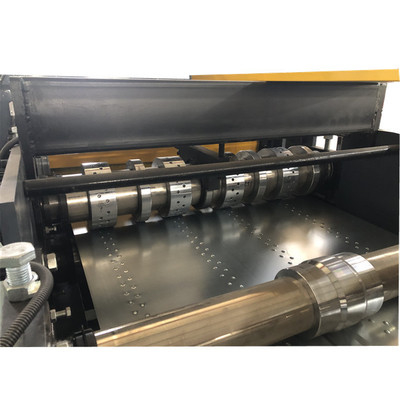

Установщик ролика: средняя плита толщиной 28 мм
Рама: из сварной стали 400 H
Режим привода: двойная цепь с регулировщиком цепи для уменьшения и сжатия.
Материал роликов:Gcr15, твердое хромное покрытие.
Материал валов: сталь 45* и регулировка твердости.
Диаметр валов: φ 90 мм рельефные ролики около 120 мм.

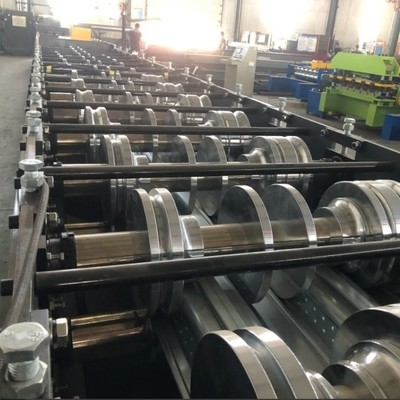

Количество роликов: 36 роликов
Основная мощность: 15*2kw

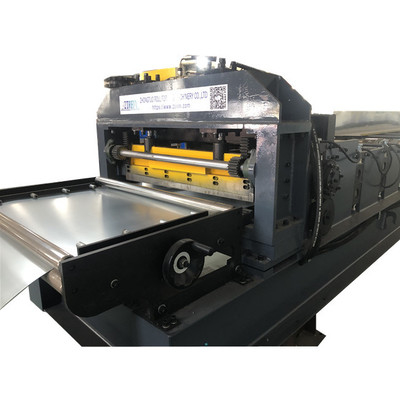

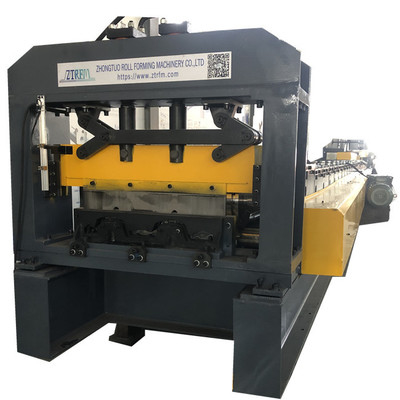

Механизм стрижки
Особенность:обеспечение стабильности, точности и скорости резки
Функция: автоматическая резка под управлением ПЛК
Он использует гидравлический привод и автоматическое расположение для определения размера и резки целевых продуктов.
Материал лопастей:Cr12 стертый
Силовое питание: гидравлическая
Компоненты: содержит один набор лезвия, один гидравлический резервуар и одну режущую машину.
Вы можете выбрать добавить перед стрижкой или нет. Если вы хотите добавить, вы можете разрезать любую длину и уменьшить потерю катушки в машине.
Этот металлический профиль нелегко изготовить, так как для формирования хвоста голубя требуется много боковых роликов.
Что касается эффекта перекрытия.
| Положение |
Подробности параметров |
| Материал для обработки |
ГИ и ГПГИ |
| Толщина материала |
0.25-0.8 мм |
| Каркас машины |
360#H сталь, Примите сварку по диагональной линии, измерение прибора выравнивания, чтобы убедиться, что конечная рама высокоточная |
| Машинная панель |
| тип пластинки |
Тип столбца ((возможность) |
| |
|
| Толщина плиты:20 мм |
Толщина столба: 30 мм |
| Рисование:нормальное |
Окраска:Хромированный |
|
| Станции формирования |
20-38 станций ((в соответствии с профилями) |
| Машины-роллеры |
Высококачественная кованая сталь No 45 с прочно-хромным покрытием толщиной 0,05 мм
Способ обработки: резка - бурение - CNC-режущее - тушение - CNC-режущее - хромирование |
| Волокно машины |
φ80-90мм высокоупорная сталь No45 после обработки, |
| Машинные распределители |
Высокоточные конструирующие станки с ЧПУ |
| Подшипники для машин |
Китайский подшипник Haerbin или международный подшипник SKF (по выбору) |
| Система привода |
2-дюймовая цепь или коробка передач (по желанию) |
| Мощность машины |
15 кВт-22 кВт ((в соответствии с профилями) |
| Скорость работы машины |
8-12 м/мин или 10-30 м/мин (по желанию) |
| Тип регулировки машины |
После установки машины, мы проверим его сами, сравнить с рисунком профиля, разница контролируется в 0,5 мм |
Резание
| Тип |
Тип подвижного подшипника |
| Материал лезвия |
Стержка и шлифовка Cr12mov |
| Обработка кадров |
Вся нижняя рама измельчена для высокой точности |
| Обработка лезвия |
Провод-электрод резки, но верхний балд не может быть прямым. это технология |
| Работа |
Гидравлический тип |
Стакер
| Тип |
Учебное пособие |
Автомобиль(возможно) |
| Длина |
1.5м-2м |
6м или 12м |
ПЛК
| Основной пункт |
Подробности параметров |
| ПЛК |
Дельта ((стандарт) или по вашему запросу |
| Инвертор |
Китайская марка ((стандарт) или по вашему запросу |
| Сенсорный экран |
Mcgs (стандарт) или по вашему запросу |
| Кодировщик |
Китайская марка ((стандарт) или по вашему запросу |
| Напряжение/Гц/фаза |
380В/50-60Гц/3фазы |
Гидравлический насос
| Основная статья |
Подробности параметров |
| Двигатель |
3kw Китайская марка или по вашему запросу |
| Насосы |
Китайская марка или по вашему запросу |
| Соленоидный клапан |
Китайская марка или по вашему запросу |
| Система охлаждения |
Прохладитель |
Полы с оцинкованной стальной панелью для покрытия, машина для формования ролика, система управления ПЛК
Компоненты машин
| Нет, нет, нет. |
Имя |
Количество |
| 1. |
Декоиллер |
1 комплект |
| 2. |
Машины для формования роллов |
1 комплект |
| 3. |
Гидравлическое режущее устройство |
1 комплект |
| 4. |
Коробка управления ПЛК |
1 комплект |
| 5. |
Гидравлический насос |
1 комплект |
| 6. |
Таблица выпуска |
1 комплект |
