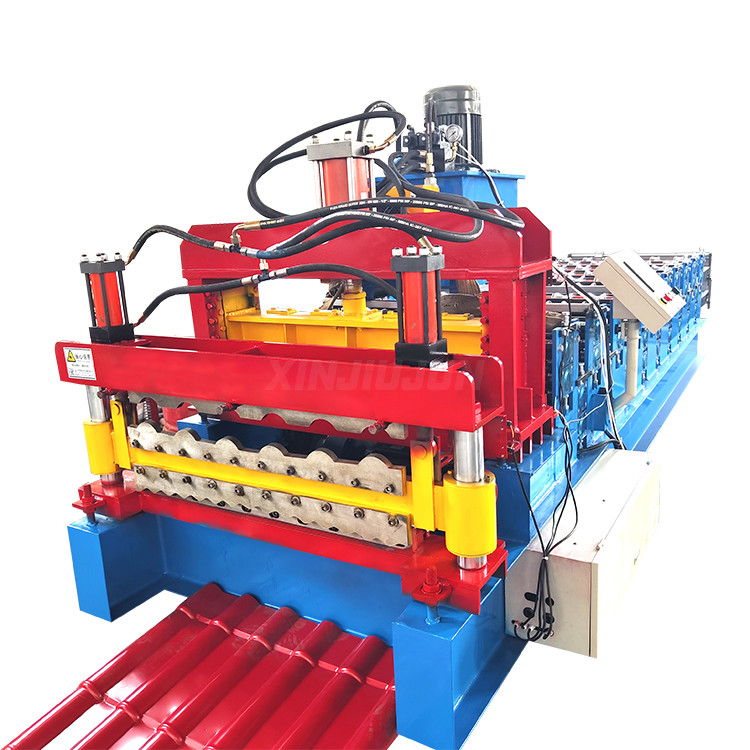

Двухслойный оцинкованный черепица кровельный лист изготовление машины цепной привода

Новый высококачественный двойной слой оцинкованной черепицы кровельной плитки лист изготовления машины

Машины для формирования двойных слоев имеют разные типы, которые используются вместе с гофрированным листом и IBR листом или остекленным плиточным листом.Покрытие плитки лист широко используется во многих видах промышленной фабрики, гражданских зданий, и крышные доски для прикрепленной части продукта Это имеет преимущество красивого внешнего вида, долговечного использования и так далее.

Наш автоматический двойной слой рулон формирующей машины состоит из декоиллер, питания и выравнивания устройства, предварительного стрижки, система формирования рулона, гидравлический пост резки, бегать стол,гидравлическая станция и ПЛК (система управления).

Длинная производственная линия, хорошая форма профиля на конечных продуктах; экономия времени и экономия рабочей силы, что значительно повышает эффективность производства и подходит для текущего производства.Эта машина легко работать и работать стабильно с хорошей точностью.

Вот так.являетсяПрофиль для справки:

Рабочий поток

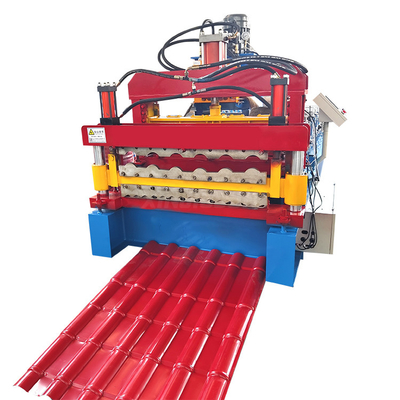

Новый высококачественный двойной слой оцинкованной черепицы кровельной плитки лист изготовления машины

Спецификация

Основные компоненты:

1. Гидравлический декоиллер с коиллером

Особенности: Мадрид и подвал являются двумя компонентами декоиллера, мадрид сжимается, расширяется механическим устройством вручную, после фиксации катушки на мадрид,Затем верните катушку с мандрилом вместе в подвал.

Мощность: отсутствует;

Мощность открытия и закрытия сегментов: механическая;

Мощность вращения сегмента: система тяги путем формирования;

Количество сегментов: 4 шт.;

Диапазон расширения сегмента: 460 ~ 520 мм;

Высота центра матрицы: 0,65 м;

Скорость подачи: зависит от скорости роликообразовательной машины;

2Устройство для управления листом

Особенности: обеспечивает плавное и точное подача материала.

Компоненты: стальной платформы, два ролика, тормозный блок.

Катушка направляется в правильном положении и передается на оборудование для формирования рулонов

3. Формирование рулонов М/С:

Главная рама машины сваривается отдельно, а наружная стена соединяется винтом после раздувания на поверхности.

Материал ролика - высококачественная кованая сталь No 45, с цифровым управлением процессией.

С помощью шлифовальной машины валы роликов обрабатываются дважды для обеспечения точности конечного продукта.

Ролики покрыты твердым хромами толщиной 0,05 мм на поверхности после обработки с помощью точного станка, что обеспечивает долгий срок службы роликов.

4Гидравлическая резка столба

Функция: действие резки контролируется ПЛК. Главная машина автоматически останавливается и резка будет происходить. После резки главная машина автоматически запускается.

Электроснабжение: гидравлическая станция;

Рама: сварочная стальная рама;

переключатель удара: фотоэлектрический переключатель без контакта;

Резка после формования: резка листа после формования рулоном до требуемой длины;

Измерение длины: автоматическое измерение

5Гидравлическая станция:

После того, как гидравлическое масло заполняется в гидравлический резервуар, насос запускает режущую машину, чтобы начать режущую работу.

Оборудование: Система включает в себя набор гидравлического резервуара, набор гидравлического масляного насоса, две гидравлические трубы и два набора клапанов электромагнетизма.

Используются лучшие компоненты гидравлической системы, чтобы обеспечить стабильность и срок службы, избежать утечки.

Поставляет начальную энергию на коробку через закрытый нефтяной бак.
