Машина Сигма Пурлинс

Sigma Purlins Machine предназначена для изготовления Sigma Purline в партии полностью автоматически.Система Sigma Purlin была разработана в течение многих лет совместно сСистема предназначена в первую очередь для использования на крышах в качестве вторичной поддержки листов.

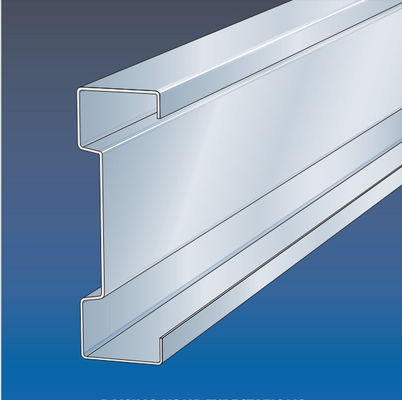

Проекции Sigma изготавливаются холодной прокаткой, сформирующей оцинкованную сталь с предварительным нагреванием, класса S450, имеющую минимальное напряжение 450N/mm2.Здесь мы разработали одну машинку для формирования проката для изготовления такого профиля с многократным пробиванием.

Вышеуказанный диапазон не может быть сделан одним диапазоном, так как диапазон толщины слишком большой, обычно толщина от 1,5 до 4,0 мм, или 3,5 мм, что будет лучше.

Машина Сигма Пурлинс

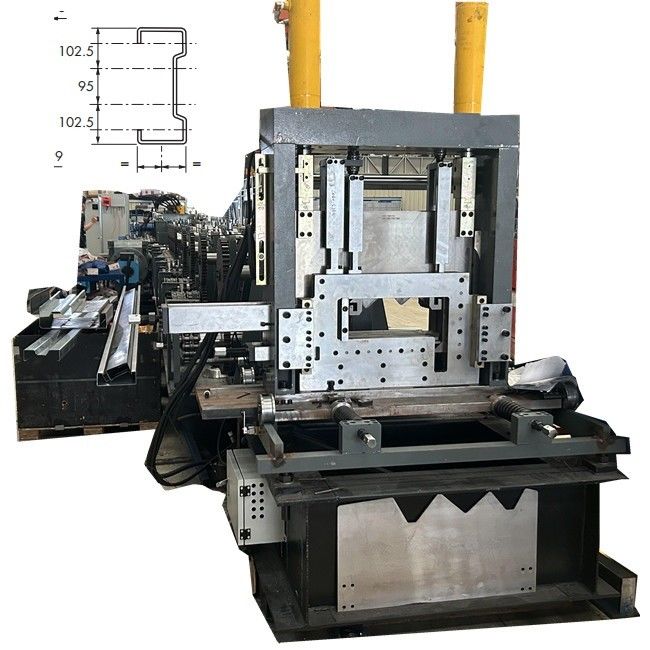

Основная информация: NLT-400 Машина Сигма Пурлинс

Наименование оборудования: Компьютерное цифровое преобразование ввода NLT-400+электрическое преобразование кнопки

Модель оборудования: NLT-400

Интеллектуальная версия сервомотора: полная мощность68 кВт привода

Sмочиться:30 метров в минуту, общая скорость от 12 метров в минуту до 15 метров в минуту (в зависимости от количества пробуренных отверстий);

1Ширина C (80 ~ 350 мм), ширина Z (120 ~ 350 мм) могут быть свободно преобразованы;

2. малый край (8-20 мм) и малый край ≤ 0,8 * (высота талии -20);

3Высота талии (30-100) мм и высота талии ≤ 0,95 * (ширина нижней части - маленький край -30);

4. регулируемая толщина плит t (1,0 ~ 3,5) мм;

Длина и точность расположения отверстия ± 1 мм

Размотка → Ввод материала в машину →Уравнение→прокол и предварительная стрижка→Формирование рулонов→Продукты, получающие таблицу

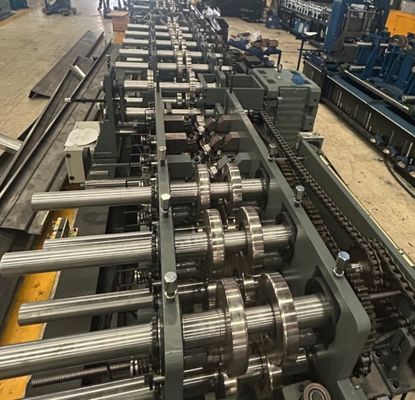

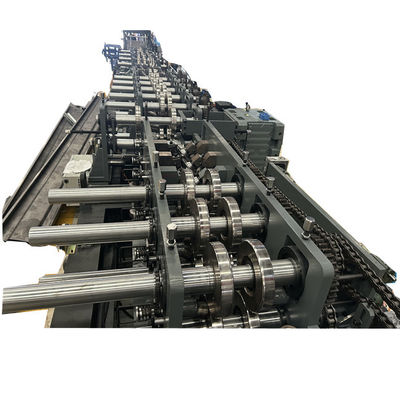

Первые 8 роликовых станций предназначены для Sigma ребер шириной регулируемой в соответствии с изменением нижней ширины.

Диаметр валов:Φ90 мм твёрдых

Двухрядная цепь для трансмиссии+поддержки конца вала

Материал валов:

40 Cr обработка с ЧПУ HRC28-32,окончательное обращение и электропластика

Скорость формирования:максимум15м/мин

напряжение: 380V/60HZ/3P (по запросу)

Путь передачи:

Двойные цепи + поддержка конца вала

Размеры меняются:Автоматическис помощью ПЛК

C и Z перемены: По руководству

Материал для рулонов: Cr12, высокоточная обработка внутреннего отверстия после вакуумной термической обработки

Технология обработки: обработка с помощью ЧПУ с последующей термической обработкой до HRC58-60, прецизионная обработка

Материал вала: 40Cr (диаметр 90/диаметр 75)

Технология обработки: охлаждение и закаливание HRC28-32 после обработки с помощью ЦНС, а затем мелкое обращение и электропластика.

Что касается части стрижки машины Sigma Purline:

Мы сделали четкие размеры ширины измерений маркировки для легкой настройки.

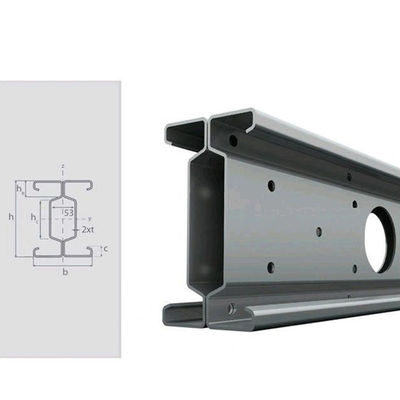

Применение Sigma Purline:

Если вы хотите узнать больше об этих машинах, пожалуйста, свяжитесь с нами в любое время.
