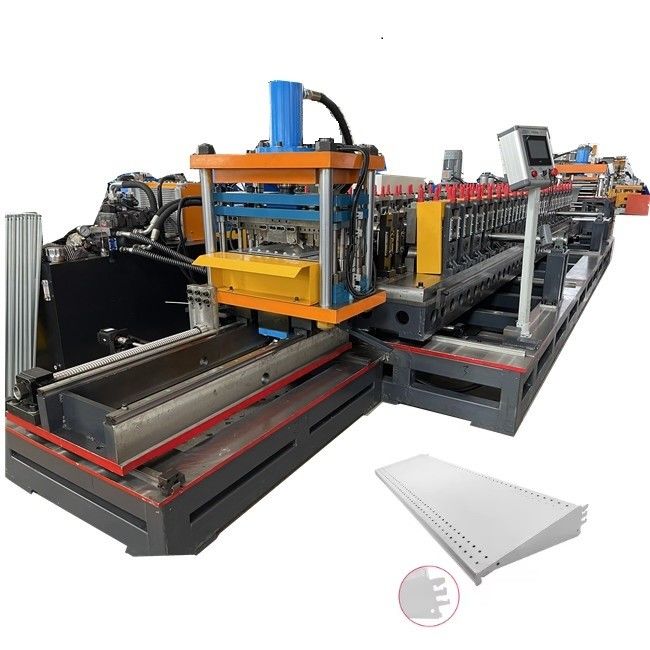

Станок для изготовления профиля задней панели стеллажа Metal Supermarket
Станок для изготовления профиля задней панели стеллажа Metal Supermarket
описание
Использование:
Машина для задней панели полки
Метод управления:
ПЛК
производительность:
От 8 до 10 минут
Длина резки листа:
Регулируемый
Рамка машины основная:
Сваренное стальное 500# h
Диаметр вала:
80 мм
Автоматический:
Полностью автоматический
Формировать станции:
22
Электричество:
Настроить
Продукт_Послепродажное обслуживание:
Инженеры, доступные для обслуживания техники за рубежом
Использование:
профилирование
вал:
сталь 45 # с отпуском
Металлическая супермаркетная полка Задняя панель Профильная машина
Металлическая машина для изготовления профилей из металлической полки для супермаркетов предназначена для изготовления металлической полки с ударением, рельефным типом или плоским типом.Стандартные полки супермаркетов специально разработаны и разработаны для стандартных супермаркетовОни не имеют сложных типов аксессуаров, как в больших супермаркетах, и также были скорректированы в методах отображения,уделяя больше внимания эффекту отображения и гуманизированному отображению продукцииОсновными покупателями являются местные сети средних супермаркетов.
Металлическая супермаркетная полка Задняя панель Профильная машина:
Металлический полки супермаркетов Задняя панель Профиль изготовления Рабочий процесс машины:
Процессовый поток производственной линии: 5Т гидравлический напрягающий ремень троллейбусной стойки → 700 выравнивающей машины → в общей сложности 3 станции,в том числе 1 станция для пробивания небольших отверстий слева и справа, еще одна станция для пробивания и укладки отверстий,и 1 станция для пробивания выемки и висящих ушей (5 наборов форм с различными ширинами формования необходимо заменить соответствующими формами) → CNC 1.3кВ сервокормления → 20 комплектов (регулируемая ширина ролика) → сервоуправления гидравлической резки и фланцевания (1 комплект комбинированных форм) → конвейер разгрузки.
Положение
Спецификация
Материал
Материал
Q235
Спецификация машины
Толщина
00,5-0,6 мм
Внутренняя оболочка
Внутренний диаметр 450 ~ 500 мм, внешний диаметр 1200 мм
Рабочая скорость
Скорость рабочей линии оборудования 8-10 м/мин
Длина обработки
согласно требованиям
Точность обработки
L<1000 мм:±0,5 мм
Ширина формования
99 мм 199 мм 299 мм 399 мм 499 мм
Формирующая секция
на чертеже
Сила
общая мощность
≤ 30 км
ВМеталлический супермаркет полки Задней панели профиль изготовления машины состоит из следующих элементов:
Что касается декоиллера, вы можете выбрать ручной или гидравлический 5тонный или 10тонный.
Что касается части перед пробиванием, ширина регулируется, здесь мы можем добавить различные типы рельефа, а если вам нравится пробивать отверстия, здесь мы можем добавить еще одно пробивание.

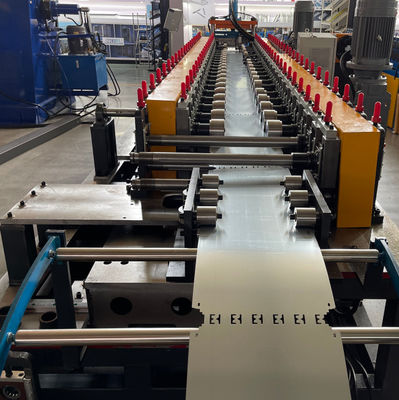

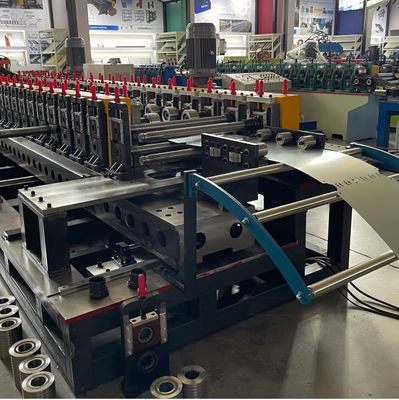

Что касается главной машины для формования, мы разработали с двойной арочной рамой с коробкой передач внутри, чтобы гарантировать плавную передачу.И также спроектирован с регулирующей маркировкойС помощью этих конструкций мы можем убедиться, что машина работает стабильно и точно.

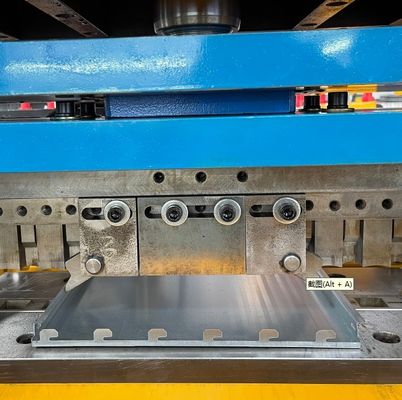

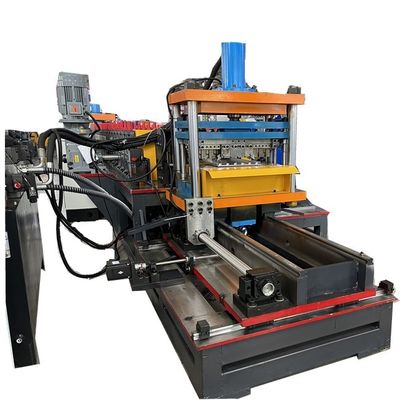

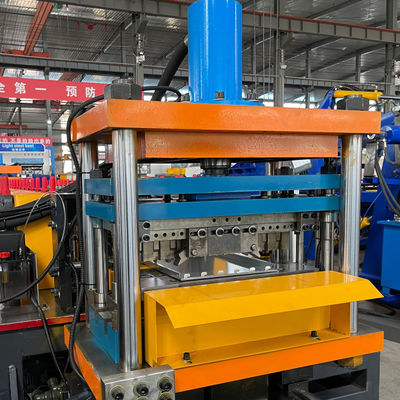

Что касается стрижки и изгиба, с регулируемой формой изгиба, более точный датчик переключателя света.
Что касается системы управления PLC:
1. Принимая программируемый ПЛК Mitsubishi; Принимая сервоуправление Huichuan, принимая регулирование скорости синусового преобразователя централизованного автоматического управления и используя японское реле Izumi.
2Вся производственная линия использует централизованное автоматическое управление, с связью между литейной машиной и гидравлическим прессом.
3. Функция тревоги: имеет функции тревоги, такие как отключение от дефицита материалов, подсчет, производство достигает отключения, аварийная остановка, загрязнение формы, ограничение и т. Д.
Металлический полки супермаркетов Задней панели Профиль изготовления машины работающих видео для вашей справки:
