Станок для профилирования овальных труб с замковым соединением из оцинкованной стали
Специализирован для электрических кабелепроводов и кабельных каналов
Наша Станок для профилирования овальных труб с замковым соединением разработан для точного и эффективного массового производства тонкостенных овальных труб для электрических кабелепроводов или кабельных каналов. Используя принцип профилирования, он создает овальные трубы с замковым соединением (сварка не требуется для тонких материалов) и интегрирует ключевые функции, такие как обжим для легкого соединения труб — идеально подходит для проектов, требующих надежных, бесшовных трубных конструкций.
Основное применение: овальные трубы для электрических кабелепроводов и кабельных каналов
Овальные трубы с замковым соединением, производимые этим станком, выполняют две критические роли в электрических системах:
- Электрические кабелепроводы: Защищают электрические провода от внешних повреждений (например, ударов, влаги) с помощью закрытой конструкции с замковым соединением, обеспечивающей долгосрочную безопасность.
- Кабельные каналы: Организуют и прокладывают проводку в промышленных или коммерческих условиях, используя овальную форму для экономии места при установке и легкого доступа.

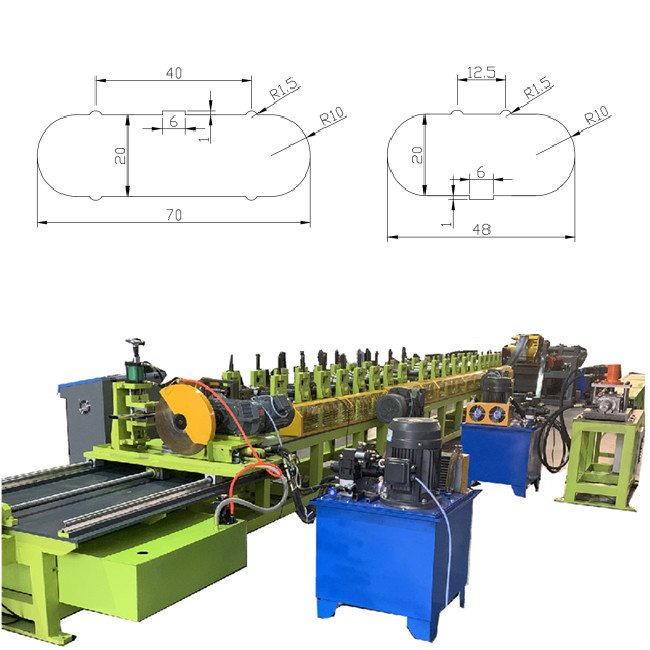

Мы подготовили подробные чертежные профили овальных труб для вашей справки — свяжитесь с нами, чтобы проверить, соответствуют ли размеры вашим потребностям в электрическом проекте.
Полная конфигурация станка: от разматывателя до готовой трубы
Станок для профилирования овальных труб с замковым соединением объединяет все компоненты, необходимые для производства овальных труб от начала до конца:
- Ручной разматыватель 3TON: Равномерно разматывает рулонный материал (оцинкованная или предварительно окрашенная сталь), обеспечивая стабильную подачу материала.
- Узел подачи: Контролирует скорость и выравнивание подачи сырья, с поддержкой ручного управления для легкой регулировки.
- Система охлаждения: Предотвращает перегрев роликов и материалов во время формовки, защищая компоненты станка.
- Система профилирования: Сердце станка, формирующее плоские металлические листы в овальные профили с помощью прецизионных роликов с замковым швом.
- Система передачи: Приводит в движение узлы профилирования и подачи синхронно, поддерживая равномерную скорость формовки.
- Система резки: Обрезает готовые овальные трубы до желаемой длины, обеспечивая постоянные размеры.
- Система управления: Централизует работу всех компонентов, упрощая регулировку параметров.
- Поддерживающая стойка для готовой продукции: Поддерживает готовые трубы при выходе из станка, предотвращая изгиб или повреждение.
Совместимые материалы и пределы толщины
| Характеристика |
Спецификация |
| Подходящие материалы |
Оцинкованная сталь или предварительно окрашенная сталь (коррозионностойкая) |
| Применимая толщина для замкового соединения |
0,3-1,2 мм (сварка не требуется) |
| Толщина более 1,2 мм |
Требуется в сочетании со сварочной системой или вторичным формовочным станком |
Ключевая настройка: конструкция быстрой смены для труб разных размеров
Наша конструкция быстрой смены позволяет экономично производить трубы разных размеров:
- Ролики и валы установлены на специальной базовой раме для легкой смены размеров
- Снижает инвестиции в дублирующие общие компоненты
- Доступно как в экономичной, так и в высококачественной конфигурации
Легкое соединение труб: обжимной станок для надежного перекрытия
Интегрированный обжимной станок обеспечивает бесшовное соединение труб:
- Уменьшает диаметр одного конца трубы (с армирующими ребрами) для вставки
- Создает плотные, надежные соединения без дополнительных крепежных элементов
- Упрощает установку и повышает структурную устойчивость
Посмотрите весь процесс: запросите рабочее видео
Свяжитесь с нами, чтобы получить доступ к подробному рабочему видео, демонстрирующему полный производственный цикл от разматывания до готовой трубы.
Настройте под свои нужды
Мы можем адаптировать станок к вашим конкретным требованиям по размерам труб, толщине материала или потребностям производства. Свяжитесь с нашей командой для получения подробной информации о параметрах, чертежных профилях или вариантах настройки.
