Машины для формирования рулонов на полках супермаркетов

Ролл из полки супермаркета формирование Машина.

Линия формирования рулонов для стеллажей супермаркетов предназначена для автоматического изготовления профилей панелей стеллажей.Это переменная ширина линейки формирования рулонов способна производить полки от 300-600 мм с гибкой длиной и сервоуправляемой гибкой гидравлической системой перфорации, оснащенные многими новыми функциями, которые позволяют работать этой мельницы с легкостью.главная валообразовательная машина, вверх и вниз, сгибаясь на край, а затем на приемный стол.

Возьмем, к примеру, следующий профиль рисунка:

Панель на полках супермаркетов Образец:

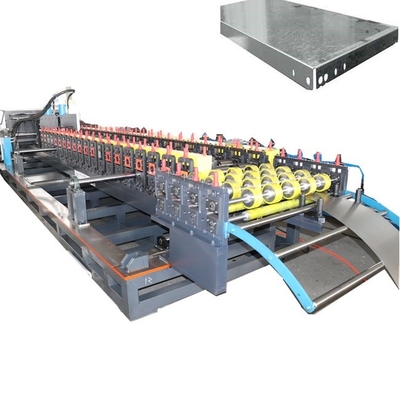

Машины для прокатки стеллажей супермаркетов:

1Основные технические параметрыизРолл из полки супермаркета формирование машины

1Спецификации прокатных изделий: ширина 285mm~685mm, толщина 0,8mm

2Скорость производства: 6-8 м/мин

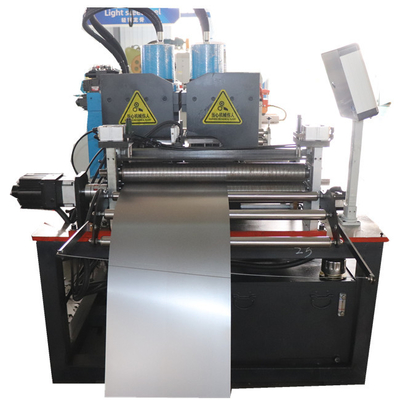

3Способ пробивания: сервопитание после выравнивания, гидравлическое автоматическое пробивание и пробивание обеих сторон разрыва.

4Гидравлическое приводное устройство, плоский проход

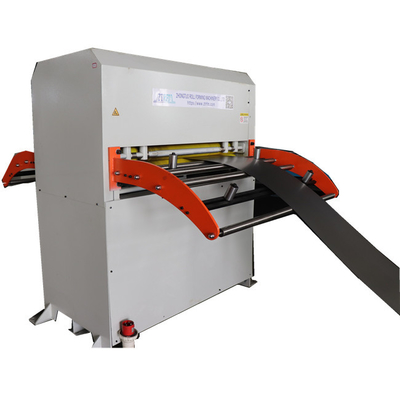

5- Уровняющий двигатель: 4 кВт

6Сервомотор питания 5,5 кВт

7Сила гидравлической станции: 15 КВт с аккумулятором (большой насос потока)

8Количество формирующих групп: 30 формирующих главных роликов

9Форма установки: Принятие цепного привода с резкой стеной

10Форма роликового конвейера: используется роликовый конвейер разделённого типа с обеих сторон, с одной стороны автоматически регулируемой и регулируемым двигателем мощностью 1,5 кВт.

11. Материал ролика: сталь 45 #, поверхность обработана твердым хромированием

12. Материал шпинделя: 45 # высококачественная сталь, тухлая и закаленная

Ролл из полки супермаркета формирование машиныособенности и преимущества:

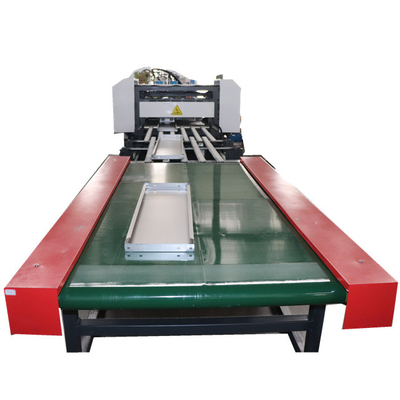

14Способ резки и переворачивания: гидравлический привод, одновременная резка и переворачивание после формования

15. режущее лезвие, материал проката: Cr12 охлаждение

16Электрическая система управления: вся машина использует промышленный компьютерный ПЛК для управления преобразованием частоты

Монотонная полка - это одноцепочковое устройство для формирования рулонов, которое может производить различные спецификации готовой продукции с рулонами.машины для выравнивания, сервокормитель, гидравлическое пробивание непрерывных отверстий с обеих сторон первой рабочей станции (с уклоном 300),гидравлическое пробивание хвостового отверстия второй рабочей станции и четыре длинных отверстия на голове, монотонный формирующий хост, формирующий устройство для резки и переворачивания, гидравлическая станция, шкаф управления компьютером, стол разряда и другие части.

Монотонная машина использует разделённую форму из двух роликовых путей, с обеими сторонами, движущимися одновременно, что позволяет быстро и без шагов менять ширину и размер.

Рабочий поток машины с полными панелями:

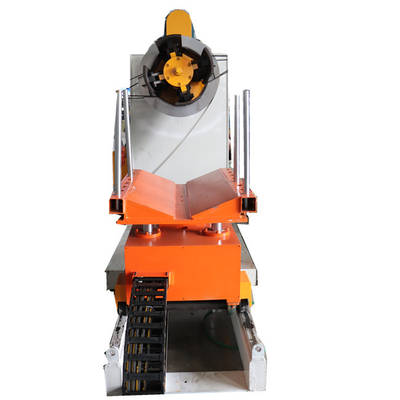

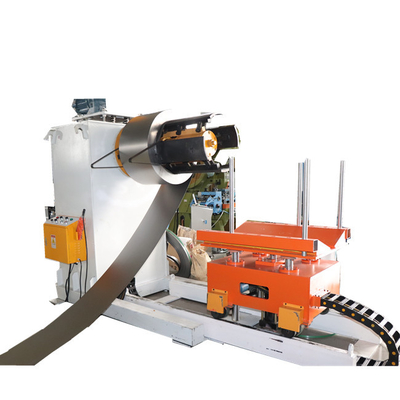

Unwinding - leveling - servo feeding - hydraulic punching of the continuous holes on both sides of the first workstation (with a pitch of 300) - hydraulic punching of the head and tail notches and four long groove holes on the head of the second workstation - guidance - roller pressing (formed by 30 rollers on the main machine) - cutting and flipping of both ends after forming - finished product

Панель на полках супермаркетов

Ролл из полки супермаркета формирование машиныРабочие видео для справки:
