Металлическая крыша типа B с высоким соотношением прочности и веса

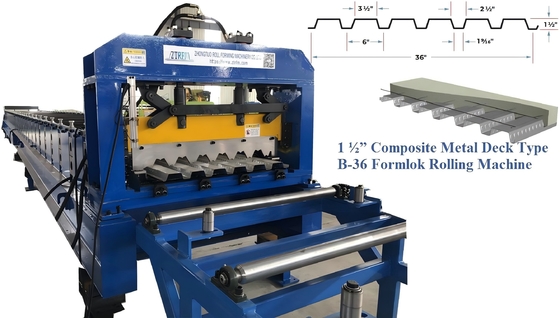

Металлическая крышечная роликообразовательная машина типа B

Профили на палубе B представляют собой глубокие 1,5 дюйма конструктивные крыши, которые обеспечивают как вертикальную нагрузку, так и мощность сдвига диафрагмы.Широкие ребра делают профиль идеальным структурным подложкой для равномерной поддержки кровельных систем, применяемых на вершине палубыПрофили типа В обычно используются для условий протяженности 10 футов или меньше.

B-Deck - это глубокая, широкая часть крыши, которая обеспечивает поддерживающую поверхность для различных типов кровельных материалов.Он используется в качестве вторичного структурного элемента для обеспечения бокового распределения силы на вертикальные системы сопротивления силе структурыСтандартная ширина покрытия 36 ′′ с оцинкованной отделкой или краской.

Wшляпа это типВ.крыша палуба?

Поверхность B является наиболее распространенной для новых строительных проектов, поскольку она является наиболее эффективной, с 1,5 ̊ глубиной.По сравнению с крышными палубами типа А и крышными палубами типа F, металлические крыши типа B имеют наивысшее соотношение прочности и веса.И поскольку крыши типа B могут нести более высокие нагрузки на более длинные протяженности, чем A палубы и F палубыВ результате большее расстояние между опорами приводит к меньшему количеству опор и большей экономии для владельца здания.

Вот одна стандартная палуба B для вашей справки:

Как упоминалось ранее, палуба типа B является наиболее часто используемой крышей для новых строительных проектов.Крыши типа В имеют более высокое соотношение прочности и весаУчитывая, что стальные опоры могут быть расположены дальше друг от друга с палубами типа B, владельцы зданий могут сэкономить деньги, приобретя меньше опор.

Палуба типа В - это крыша с широкими ребрами, идеально подходящая для широкого спектра применений

Рабочий процесс станка для формирования оцинкованного покрытия

декоиллер форма щип прием конечного продукта

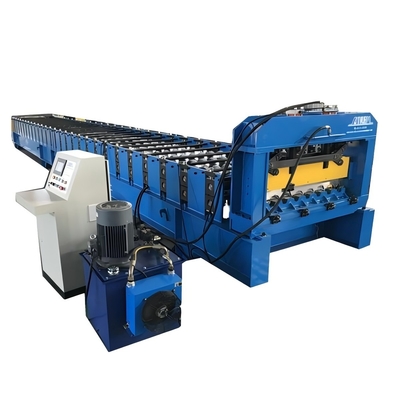

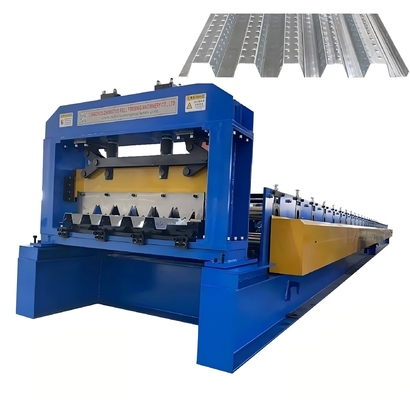

Металлическая крышечная роликообразовательная машина типа B

Основные технические параметры машин для сформирования крыш на палубе B:

1) Структура: сталь 500H, сварная на 25 мм средней пластине

2) Основная мощность: двигатели Siemens мощностью 30 kW

3) Станции формирования:36 станций

4) Способ вождения:1.0′′ двойной ряд цепного привода

5) Диаметр вала:80 мм

6) Максимальная скорость проката: 12-15 м/мин

7) Толщина: 0,5-1,5 мм оцинкованной стали или переокрашенного листа,G550Mpa

8) Ширина материала: по запросу

9) Материал ролика:полированный и покрытый хромами, поверхность 0,05 мм

10) Материал формы лезвия:Cr12, охлажденный при 58-62°C

11) Способ резки: гидравлическая резка формы (остановка на резке)

12) Толерантность резки длины: +/-1,0 мм

13) Гидравлическое давление: 16 МПа

14) Гидравлическая мощность:5.5кВт

15) Компьютерная система управления:ПЛК-управление из Тайваня

16) Кодер Omron измеряет длину, изготовленный в Японии

17) Потребность в электричестве:380V,50Hz,3Ph

Устройство питания

1На устройстве питания имеются 2 ролика, которые можно вращать, чтобы уменьшить трение питания и избежать царапин на поверхности материала.

2Нержавеющие ролики позволяют материалу плавно проникать в машину и предотвращать царапины на поверхности материала.

3С ручным колесом для регулировки ширины подачи, что делает подачу более точной.

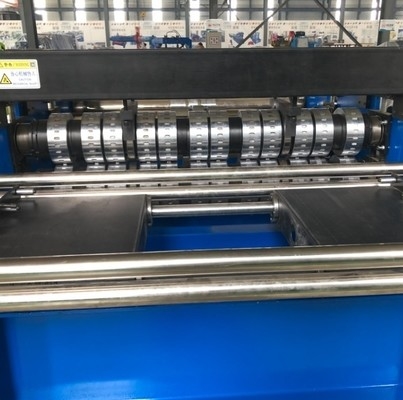

Устройство для формирования ролика

Для вала и роликов, как правило, ZHONGTUO использует очень сильные валы и ролики большого диаметра с редукторами внутри, для повышения скорости и лучшего эффекта проката.

Ролики из цинковых напольных покрытий

По сравнению с обычными роликами, эта новая модель ролика гасится в два раза и продлевает время тепловой обработки.

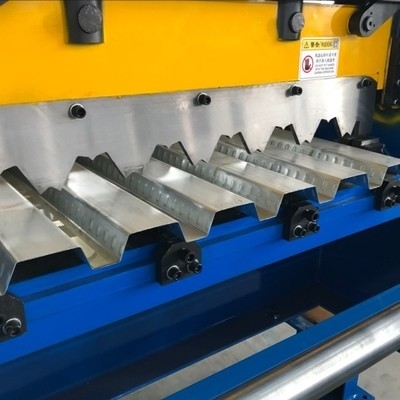

Части для резки оцинкованных напольных покрытий

Эта машина для формирования оцинкованных полов использует новейшие технологии.

На следующем изображении видно, что лезвие поддерживается четырьмя столпами.

Кроме того, мы улучшили внутреннюю сторону столба до минимума трения, чтобы продлить его срок службы на 3-5 лет.

лопатка прикреплена к балки вместо того, чтобы закрепиться непосредственно на балки.

Обычно лезвие закрепляется на балки с помощью винтов, так что отверстия винтов несут полное давление и обратную мощность.

В этой новой станке для формирования оцинкованных покрытий, луч будет делить больше давления и обратной мощности.

так что он будет более стабильным и его срок службы будет продлен около 3-5 лет.

Система управления ПЛК

Марка ПЛК:Delta(Taiwan) ПЛК, и преобразователь и сенсорный экран

● Бренд кодера: Omron

● Электрические компоненты:Schneider

●Язык работы:Английский и китайский ((или по запросу) Вы можете установить заказы на этой части,изменяя длину и количество продукта,это

Очень легко управлять, и есть авиационные розетки, чтобы намного проще установить машину, пока она не прибыла.

Гидравлическая станция

● Гидравлический двигатель: 5,5 кВт

● Гидравлическое масло:46# гидравлическое масло

● Основные компоненты: включают набор гидравлического резервуара, набор

гидравлический насос для масла, две гидравлические трубы. и один из электромагнитного клапана
