Полностью автоматический формер с регулируемым роликом

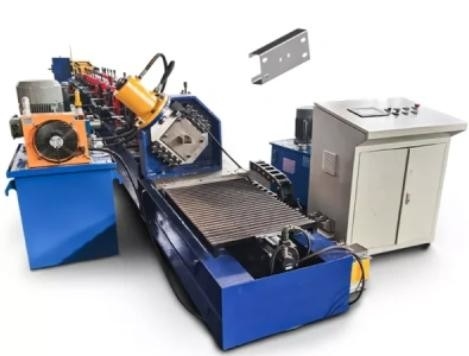

Полностью автоматический C/Z Purlin Roll бывший NLT350

NLT350 CZ, новая генерация моделей CZ, которая расширяет границы производства.эта машина способна производить профили CZ шириной до 350 мм и толщиной до 3.5мм, что делает его идеальным выбором для клиентов высокого класса, ищущих большие размеры лопаток.

Машина NLT350 CZ имеет двойную цепную систему передачи, обеспечивающую высокую стабильность и точность во время работы.Каналы B и D также соединены с арматурными пластинами для дополнительной поддержки, обеспечивая превосходную долговечность и стабильность.

Эта машина оснащена 12 комплектами модулей CZ, позволяющих легко и быстро менять размеры без необходимости сложных регулировок.канал B формируется с помощью литья с помощью ролика, обеспечивая бесперебойный и эффективный производственный процесс.

На переднем крае инноваций, НЛТ350 CZ пулинная машина поставляется стандартно с бесконечными технологиями преобразования и различными моделями, включая версию двигателя, версию сервомотора и многое другое.Эта машина наверняка превзойдет ваши ожидания и удовлетворит все ваши производственные требования в различных условиях.

Вот так.являетсяПрофиль для справки:

Рисунок макета

Диаграмма потока: Декоиллер √ Уровневое устройство √ Предварительная проколка и предварительная резка √ части для формирования рулонов √ стек

Полностью автоматический C/Z Purlin Roll бывший NLT350

Преимущества машины CZ purlin AUTOMATIC типа изменения размера следующие:

1. Производить различные размеры цепи ((C80-350/ Z120-350) без изменения роликов или расстояния.

2Не нужно менять нож для разных размеров.

3Легкая эксплуатация, низкие затраты на обслуживание

4Бесконечные размеры ((любой размер в пределах диапазона машины), помогают сэкономить материал

5.Опциональное отверстие для прокола в любом положении на стороне лопатки и на стороне фланца

Основные компоненты:

1Гидравлический декоиллер

Тип декоиллера: автоматическое закрепление и развязывание

Вместимость веса: 6 т

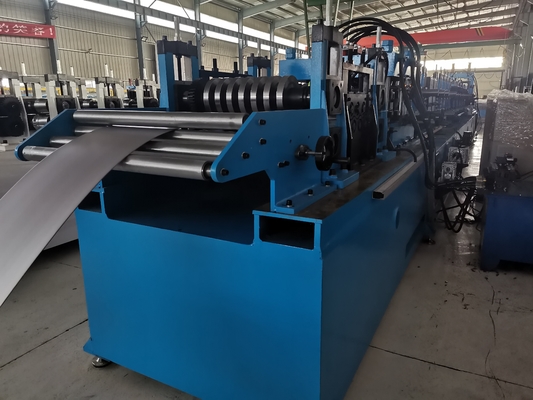

2Устройство питания и выравнивания:

Используется для плоского материала перед подачей в рулонную формующую машину.

3.Устройство для предварительного прокола

Удар на плоском листе. ПЛК управляет количеством удара и горизонтальным положением; вертикальное положение регулируется вручную.

Количество и размеры проколки: по требованию клиента

Количество и размер пробивания фланца: в соответствии с требованиями клиента

Пробивающий прут и пробивающий штамп можно легко поменять.

4Устройство для предварительной резки

Раньше он резал сырье перед формированием рулонов.

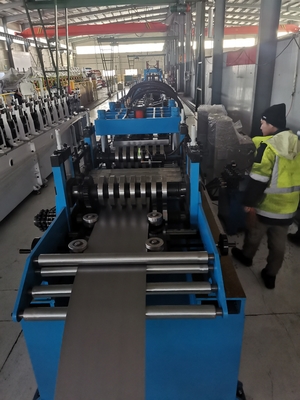

5- Главный ролик

Тип привода: по коробкам передач

Максимальная скорость формирования: 30 м/мин

Ролик: Около 21 группы роликов

Материал ролика - сталь формы Cr12;

Диаметр ролика около 360 мм

Вал: валы роликов обрабатываются с помощью шлифовальной машины дважды, чтобы обеспечить точность конечного продукта.

Материал главного вала: 40Cr

Изменение размеров: полностью автоматическое

Принять быструю систему обмена C/Z

Быстрая пересадка только в 3 шага, в течение 5 -15 минут.

6Гидравлическая резка

Примите нашу инновационную систему резки, CZ интегрированные и регулируемые формы резки не нужно заменять формы резки, когда размеры перлин меняются.

7.Система управления ПЛК

Автоматическое управление количеством и длиной прокола и длиной резки

Машина будет остановлена, пока он прокалывает и резать

Автоматические измерения длины и подсчет количества (точность +- 3 мм)

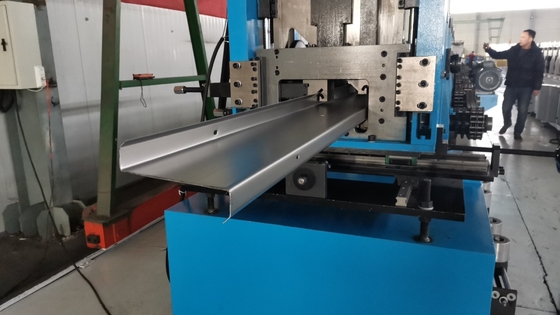

Эффект профиля:
