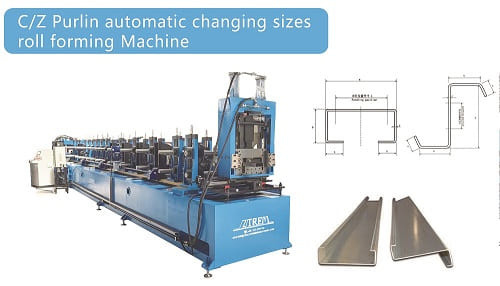

C&Z Purlin Формирующая машина
CZ Purlin Roll Forming Machine,C&Z Roll Forming Machine для стандартных размеров C80-300MM, Z 100-300MM, толщина сырья 1,5-3,0mm, с тремя устройствами для прокола, два устройства для прокола дна,один прибор для удара по бокам..
Завод ZTRFM Machinery также производит машину для формования рулонов с плинтусом C, то есть машина для формования производит только форму C размером от 3 дюймов до 12 дюймов, например. или машина для формования CU или машина для плинтуса CG,с отверстием или без него, пожалуйста, скажите нам ваше требование, мы будем проектировать ваши необходимые рулон формирования машин.
Эта машина для формования CZ Purlin включает в себя 3 тонны ручной декоиллер, формования системы с опциональным устройством для прокола, устройство после резки, столик запуска, система управления PLC, стол запуска
между C и Z, регулируйте некоторые верхние слои роликов с нижними роликами ручным колесом поворотом 180 градусов.
Для разных размеров, переместить весь линейный ролик с нижним управлением прессы, легко и экономия времени.

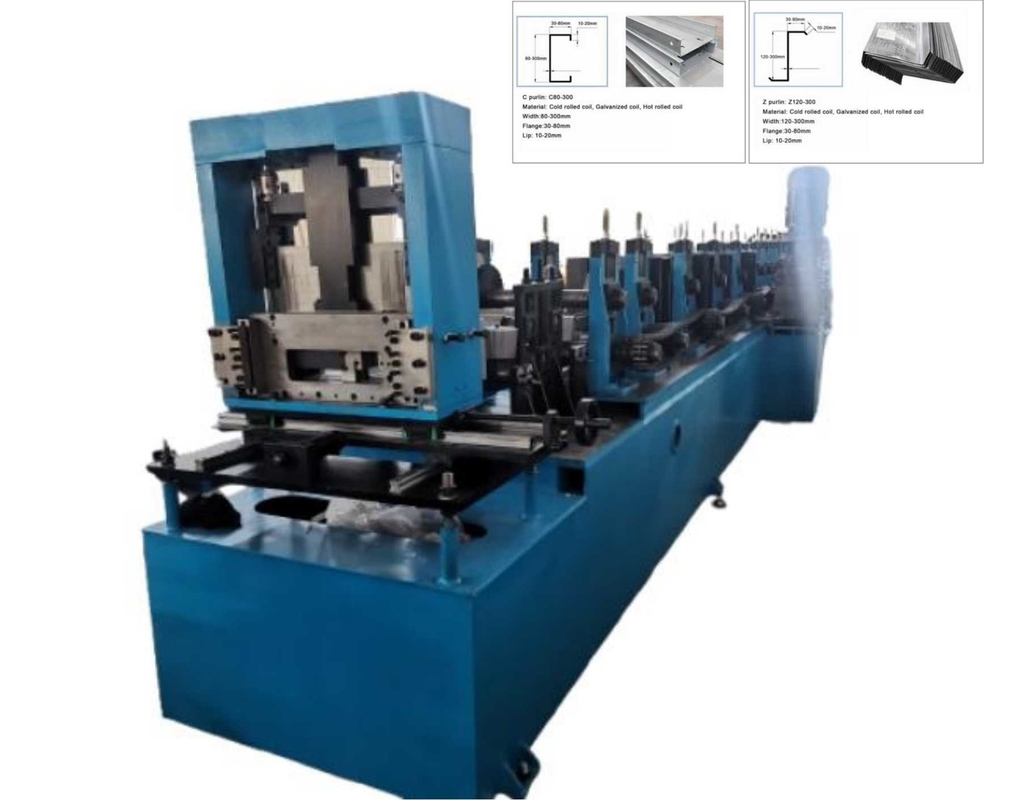

Вот так.являетсяПрофиль для справки:
Диаграмма ЦЗ

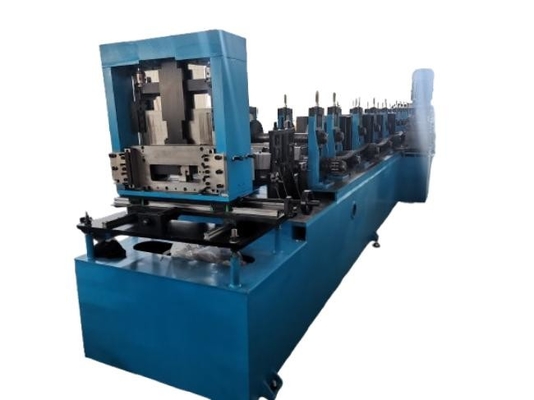

C&Z Purlin Формирующая машина
Преимущества наших машин для сборки шпалеров:
1. Маленький размер менее 120 мм Z purlin сделанный специальным дизайном, очень прямой и не скрученный.
2Используется 75 мм твердый вал, а в качестве основной рамы используется H-образная сталь, так что машина может выдерживать длительный период производства без деформации машины,тем самым обеспечивая долгосрочное производство качественных пулин ;
3. Ролики из материала GCR15 и обработаны с помощью станков CNC для обеспечения точности роликов, и, следовательно, точности конечной линии.
4Наши резные рамы не подвергаются стрессу, чтобы гарантировать, что они не деформируются во время длительного производственного процесса, что делает их плавными.
5. Используйте операционную систему Mitsubishi или Siemens с стабильной производительностью, простой эксплуатацией
6. скорость формирования может достигать 10-15 метров в минуту
7- Стержень с ударной машиной весит около 9 тонн.
Спецификации
Технические подробности
| Спецификации машины |
| Вес |
Около 9000 кг. |
| Размер |
Около 10м х 1,4м х 1,8м (длина х ширина х высота) |
| Цвет |
Основной цвет: синий |
| Остерегающий цвет: желтый |
| Подходящее сырье |
| Материал |
Оцинкованные стальные спирали |
| Толщина |
10,5-3,0 мм |
| Ширина катушки |
В зависимости от размера продукции |
| Устойчивость добычи |
235 МПа |
| Основные технические параметры |
| Количество станций формования роликов |
14-16 |
| Диаметр валов роликов |
75 мм |
| Скорость формирования ролика |
10-15 м/мин |
| Скорость производства |
4-6 м/мин |
| Материал для формирования роликов |
Сталь из форм Gcr15 с охлажденной обработкой |
| Материал для резки |
Сталь из форм CR12, с охлажденной обработкой |
| Система управления |
ПЛК и преобразователь |
| Потребность в электроэнергии |
Мощность основного двигателя: 15 кВт |
| Мощность двигателя гидравлического агрегата: 5,5 кВт |
| Электрическое напряжение |
В соответствии с требованиями клиентов |
Применение
Пурлин довольно популярны в наши дни и доступны в разных формах и размерах, чаще всего используются как Пурлин C и Пурлин Z.
Машины JSR изготавливают формовочные машины Purlin, которые могут производить и C и Z в одной машине, только один час для смены между C и Z.
Кроме того, машина Purlin может производить размеры от 100 до 300 с легкой настройкой, которая занимает всего десять минут.
Важно, что наша машина может проектироваться с перфорационным устройством с функцией перфорационных отверстий на перфорации для закручивания во время установки.
Легко управлять, автоматически работать с управлением контроллером PLC.
Декоиллер-образование-пробивание отрезание
