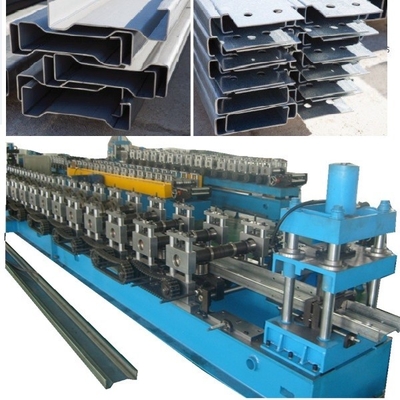

Сигма Пурлин ролл Формирующая машина для Структур Strucad и Tekla

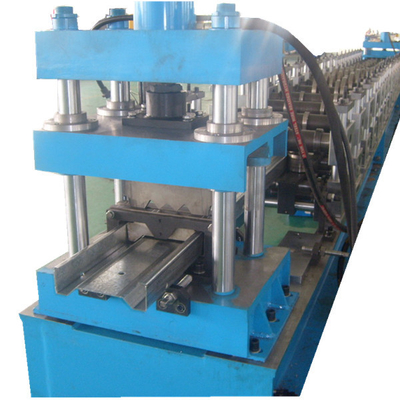

SигмаПУрлинSистемаМашины для формования роллов

Он предлагает решения от 120 мм до 400 мм с размерами от 1,2 мм до 3,2 мм, все полностью поддерживаются Strucad и Tekla Structures детализации пакетов, которые также генерируют

Камера данных для уменьшения риска потенциальных ошибок и устранения необходимости в трудоемком создании чертежей.

Наш новый Sigma Beam Purlin обеспечивает превосходное соотношение прочности и веса, не говоря уже об уменьшении требований к аксессуарам в соответствии с общими критериями проектирования,экономия дополнительных затрат на компоненты и времени монтажа на местеЭтот продукт был запущен с использованием материала S450 вместо существующего промышленного стандарта S390,и Sigma Beam Purlin используется с нашим стандартным диапазоном C секций как боковые рельсы предлагает практические, гибкие и экономичные решения для всех ваших потребностей в повозках и рельсах.

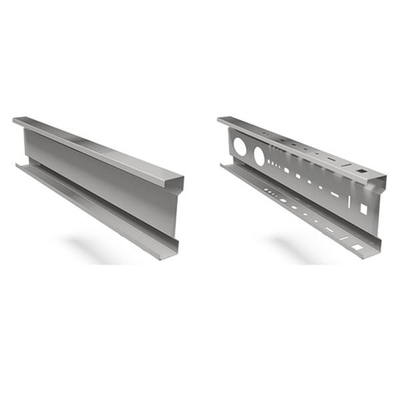

Ассортимент продукции

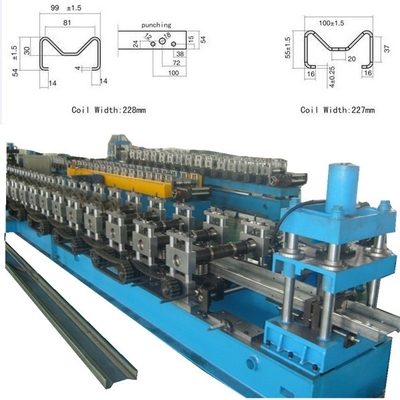

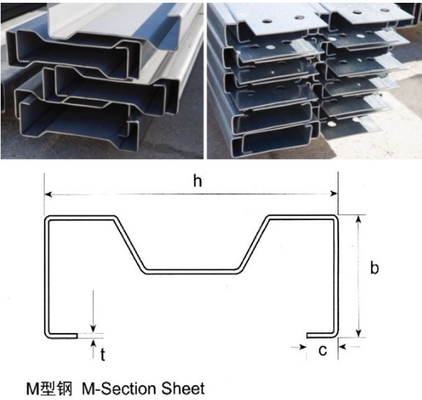

Вот так.являетсяПрофиль для справки:

Система предназначена в первую очередь для использования на крышах в качестве вторичной поддержки листов.Проекции Sigma изготавливаются холодной прокаткой, образующей предварительно нагретую оцинкованную сталь, класс S450, имеющий минимальное напряжение 450 Н/мм2 Свойства раздела рассчитаны в соответствии с Еврокодом 3, BS EN 1993-1-3:2006Расчет конечной нагрузки и рабочего отклонения основывается на результатах полномасштабных испытаний и анализа конечных элементов.Верхний фланц штанги должен иметь надлежащее удерживание, обеспечиваемое прочным стальным листом (или аналогичным), прикрепленным непосредственно к верхнему фланцу.Сталь имеет внешнее оцинкованное покрытие Z275, что дает толщину покрытия примерно 20 микрон с каждой стороны.

Сборка рукава и детали шнура

Для обеспечения структурной непрерывности продольной секции на подъемной лестнице необходимы рукава.Толщина рукава зависит от толщины лопатки - см. таблицу.

Наиболее экономически эффективной системой стержни, с точки зрения содержания материала и количества компонентов для установки, является система двойного расстояния задницы.

Подробная информация о Purlin Cleat

Стандартные размеры рукава

Примечание: Если стандартные клинты Albion не поставляются,следить за тем, чтобы обеспечить достаточное расстояние от нижней стороны козырька до верхней части лестницы для установки рукава.

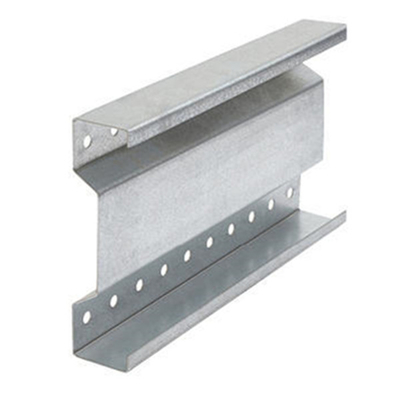

Сигма стандартные бури

Стандартные сверления показаны ниже для линейки Sigma. Сверлины с рукавами диаметром 14 мм и сверлины с сцеплением, чтобы соответствовать болтам M12, используются для Sigma серии 200, 225 и 240, в то время как 18 мм

Диаметр, для болтов M16, используется для 265 и 300 глубоких сигм.8В случае необходимости отверстия для фиксации скорости имеют ширину 14 мм * 20 мм прямоугольников.В случае необходимости имеются отверстия фланца диаметром 14 мм.Максимальная длина участка 16 м.

SигмаПУрлинSистемаМашины для формования роллов

Сигма Пурлин системы и объединяющие макеты

Форма сигмы обеспечивает эффективный, прочный профиль, который подходит как для коротких, так и для длинных условий.В большинстве случаев в популярных типах зданий не требуется использовать распущенные стержни (в зависимости от условий подъема ветра)Для обеспечения непрерывности прокладки на подпорных стропилах необходимы рукава.специально разработанный для минимизации количества рукавов, тем самым сокращая количество компонентов и приводит к экономии времени установки и затрат на компоненты.Все рукава одинаковой длины с идентичными продольными размерами, однородность, уменьшающая вероятность ошибок.

Система одноразового задницы

Наиболее простая из систем с шпагой. Использовать, когда условия проектирования диктуют, что не могут быть использованы соединительные рукава, т.е. шпагой в глубине лестницы.

Система двойного расширения задницы

Использование с 200, 225 и 240 сериями

Наиболее популярная система с двойной протяженностью с минимальным количеством соединительных рукава.Система с рукавами может использоваться для зданий с двумя или более отсеками и сочетает в себе экономически эффективное решение с легкостью детализацииШирины отвода ограничены 8 м (максимальная длина штурвал 16 м)

Сигма Пурлин системы и объединяющие макеты

Система с одноразовым рулоном

Система тяжелого конца - альтернатива системе двойного протяжения и подходит для всех размеров проема.Может использоваться со всеми секциями Sigma.но все еще сохраняя непрерывность над стропиламиС помощью дополнительных рукава, как показано, можно реализовать максимальные возможности системы двойного рукава. Использовать также там, где доступ может быть ограничен, т.е.e...Пурлин поднялся снизу.

Система тяжелого конца

Подходит для зданий с пятью или более отсеками (все секции Sigma)

Скоростное исправление антисаговых балок

Albion скоростные фиксированные скользкие решетки обеспечивают эффективное сдерживание лопатки как во время работы по облицовке, так и в условиях подъема ветра (обратного движения).Система крепления с пружиной делает установку быстрой и легкой. Фиксация скорости должна быть установлена как показано ниже

Анти-САГ-бары служат двум основным целям:

• Чтобы предотвратить скручивание плинты во время эрекции (после закрепления листа плинта получает большую степень жесткости от мембраны крыши).

• Для обеспечения бокового сдерживания нижнего фланца в условиях подъема.

Примечание:Данная информация распространяется на уклоны крыши до 25° и более, обращайтесь в технический отдел.

Speed Fix изготавливаются из 1,6 мм толщины предварительно горячей оцинкованной мягкой стали и холодной, сформированной в канальное сечение глубиной 15 мм * шириной 12 мм.Каждый конец вырезан, чтобы найти в стандартных предварительно проколоты прямоугольные отверстия в середине протяженности или третьих точек. Альтернативные вершины галстуков изготавливаются из 12 мм диаметром все нитки, цинковая отделка.

Угловые решетки с подшипником

Для более крупных пролётов или более глубоких секций используются угловые опоры для обеспечения стабильности во время работы облицовки и в условиях обратного ветра.Угловые опоры изготавливаются из 45*45*2 мм предварительно нагретого оцинкованного углаДырки в опорах имеют диаметр 14 мм, чтобы соответствовать болтам M12.

Минимальные требования к антисагу

Верхние галстуки должны использоваться на всех протяженностях более 4 метров на крышах.

Длинные склоны крыши

Если наклон крыши превышает 20 м, для устойчивости к нагрузкам на склоне требуется среднее ограничение протяженности, обеспечиваемое системой опоры и галстука, как показано на рисунке.

Минимальные требования к антисагу

Монопиксовые крыши

На моно питч крыши, опоры и системе галстука требуется на вершине, чтобы противостоять нагрузки вниз наклон

Плоские крыши

(Склон менее 3o)

Для очень низкого наклона или плоских крыш Sigma-полосы устанавливаются в противоположные пары,как показано ниже, угловые опоры, предусмотренные на среднем расстоянии для расстояний более 4 м и на третьем расстоянии для расстояний более 7 м.1м.

Проще угол и более удобные рафты

Останавливается на балконе/колонне

Rafter Stays изготавливаются из предварительно оцинкованной горячей оцинкованной мягкой стали и холодной рулоны, сформированной в угловую секцию толщиной 45 мм х 45 мм х 2,0 мм.

Типичные детали

Подробная информация о подвеске и подъемнике

Подробная информация

Дальнейшее применение лучей Albion Sigma

Мезаннины

Профиль Sigma идеально подходит для обеспечения структурной поддержки легких полов.
