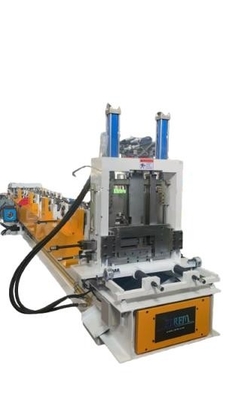

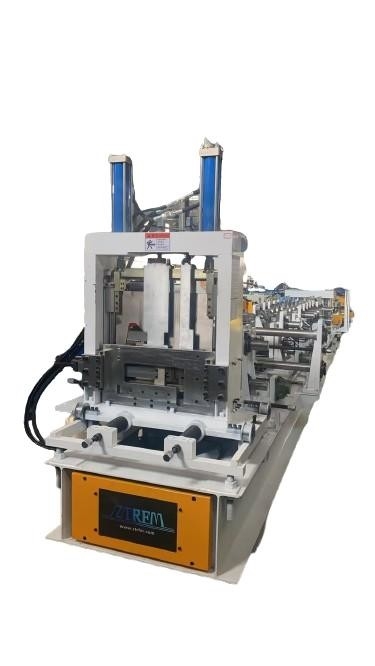

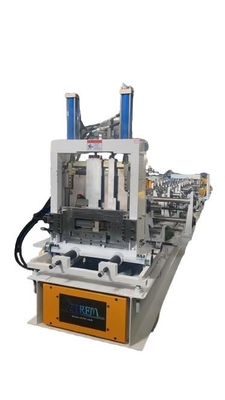

Компьютерный ввод цифровой трансформации+электрическая кнопка трансформации оборудование для формования роллов

NLT-400ВУстройствоЯ...nputDигитальнаяTОбучение+ЕэлектрическийВ.УттонTРансформацияRВсеFОтображениеЕУборка

Модель оборудования: NLT-400

Интеллектуальная версия сервомотора: общая мощность 68 кВт

Sмочиться: 30 метров в минуту, общая скорость от 12 до 15 метров в минуту (в зависимости от количества пробуренных отверстий);

1Ширина C (80 ~ 350 мм), ширина Z (120 ~ 350 мм) могут быть свободно преобразованы;

2. малый край (8-20 мм) и малый край ≤ 0,8 * (высота талии -20);

3Высота талии (30-100) мм и высота талии ≤ 0,95 * (ширина нижней части - маленький край -30);

4. регулируемая толщина плит t (1,0 ~ 3,5) мм;

Длина и точность расположения отверстия ± 1 мм

Вот так.Есть некоторыепрофильсДля справки:

Конфигурациятребования:

1Толщина материала:10,5-3,5 мм

2Прочность материала: 235/345 МПа (если использовать материал 550 MPA толщина может’t более 3 мм)

3Размер: 100-300 мм (можно регулировать автоматически)

4. Скорость: максимум 15 м/мин (при проколке отверстий скорость будет 15-22 м/мин)

5.C и Z решетки изменены вручную

6Ручной приемный стол

Рабочий поток

Размотка → Ввод материала в машину → Выравнивание → прокол и предварительная стрижка → Формирование рулонов → Таблица приема продукции

NLT-400ВУстройствоЯ...nputDигитальнаяTОбучение+ЕэлектрическийВ.УттонTРансформацияRВсеFОтображениеЕУборка

8 тонн гидравлическиедекоиллер

Мощность:6 тонн гидравлического - необязательно

Внутренний диаметр катушки:450-550 мм

Ширина питания:максимум 500 мм

Структура:Заваренные стальными пластинами и профилированной стойкой.

Сжимание и расширение катушки происходит автоматически, приводом является гидравлическая сила.

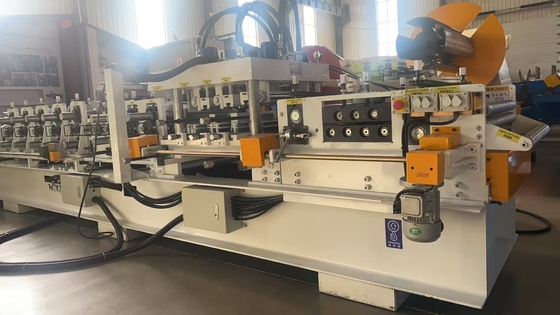

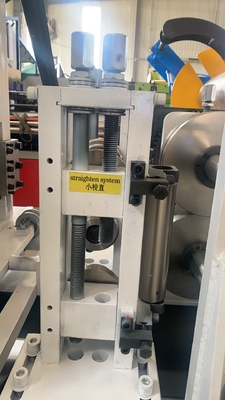

Часть питания и выравнивания

Здесь есть электрическая кнопка, которая может автоматически регулировать ширину питания

Степные ролики:3 вверх 4 вниз

Материал ролика:Cr15

Диаметр ролика:75 мм

Настройка ширины питания: автоматическая с помощью кнопки

Убедитесь, что ввод стального листа прямо и аккуратно, а затем процесс формирования рулона может быть сделано точно

Пробивание и предварительная стрижкачасть

Пробивающее устройство с гидравлической системой;

Одна пункционная станция

Пробивная форма:Очистка от Gcr12

Первая станция:Нижние центральные отверстия прокол

Четвертая станция:Прегидравлическая стрижка

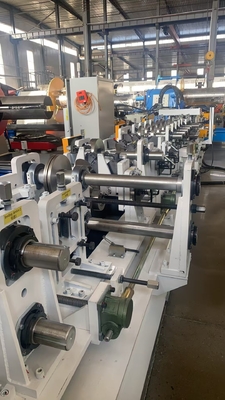

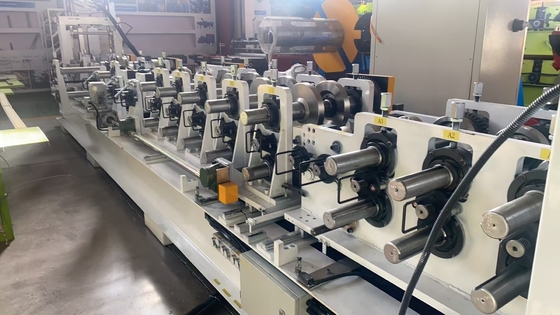

Ма)в роликообразующей части

Стоянки на колесах:34 ряда= Один из них - высота талии, образующая 87-95 градусов произвольной регулируемой группы роллеров

Оснащенный 12 комплектов модулей CZ обмена, переключатель может быть завершен путем вращения 180 градусов, и линейный рулевой рельс может быть изменен

Устройство с противоконкавным дуговым роликом

Диаметр валов:Φ90 мм твердое

Двухрядная цепь для трансмиссии+поддержки конца вала

Материал валов:

40 Cr обработка с ЧПУ HRC28-32,окончательное обращение и электропластика

Скорость формирования:максимум 15 м/мин

напряжение: 380V/60HZ/3P (по запросу)

Путь передачи:

Двойные цепи + поддержка конца вала

Изменение размеров: автоматически с помощью ПЛК

C и Z перемены:По руководству

Материал из рулонов: Cr12, высокоточная обработка внутреннего отверстия после вакуумной термической обработки

Технология обработки: обработка с помощью ЧПУ с последующей термической обработкой до HRC58-60, прецизионная обработка

Материал вала: 40Cr (диаметр 90/диаметр 75)

Технология обработки: охлаждение и закаливание HRC28-32 после обработки с помощью ЦНС, а затем мелкое обращение и электропластика

Эта часть предназначена для ребер, изготавливаемых из каркаса M

Ширина и высота регулируемые.

Управление сервомотором главного привода 68 кВт

Сила гидравлической станции для прокола и стрижки 15 КВт + воздухоохладитель

Мощность топливного бака 300 литров

Сварные цилиндры для проколки и стрижки

Основные компоненты происхождение электромоторного клапана исследование масла YucЯ

Гидравлическая система резки

Материал лезвия:Обработка с отключением Cr12mov

Измерение длины:автоматическое измерение кодера, допустимость длины 1 мм/3 м

Вы можете вручную настроить резчик для резки различных размеров с/з цепи. Вам не нужно менять новое лезвие и этот резчик прост в эксплуатации.

Прокол и стрижка используют один и тот же гидравлический бак.

Объем резервуара:300 л

Гидравлическое масло:46#

Сила гидравлической станции:15 КВт + воздухоохладитель

Система управления PLC

Главный шкаф управления системы управления

1 компьютерное управление + интеллектуальная система управления + быстрое программное обеспечение для производства может быстро импортировать производственные данные с USB-накопителя или удаленно передавать подлинныеСистема Windows

Заменяющая распределительная коробка: 1 (установлена в середине стойки)

Внешний контроллер: 1 (может легко управлять вперед и назад во время производственных и отладных процессов)

Происхождение основных аксессуаров: ПЛК (Panasonic, Япония), компьютерное управление, реле (Couton), выключатель близости (Autonex, Южная Корея), кодер длины (Omron, Япония)

Принятая таблица

Длина: 6 метров

Корпус рамы сварка с канальной стали и угловой стали, и ролик установлен на поверхности

Сопутствующее предложение:

Если местные затраты на рабочую силу высоки, вы также можете выбрать автоматическую палатализацию

Запчасти
